성형성 평가 시험기 (ga-mf-160)

성형성 평가 시험기

(Formability Test Servo Press System

)

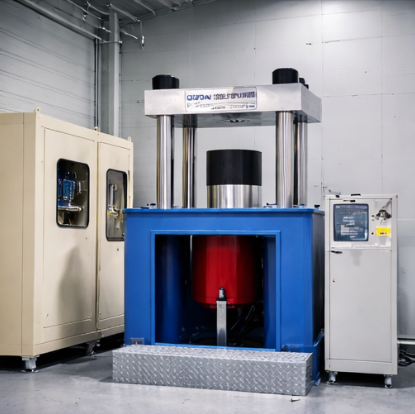

성형성 평가 시험기(Multiple Formability Test Servo Press System)는 다양한 금속 및 복합소재의 성형 특성을 정밀하게 분석하기 위한 첨단 시험 장비입니다. 펀치 80톤, 홀더 160톤의 시험 하중을 지원하며, 고정밀 서보 프레스 시스템과 디지털 제어 방식을 적용하여 정확하고 반복성 높은 시험 수행이 가능합니다.

본 장비는 자동 데이터 수집 및 분석 기능을 통해 연구소 및 산업 현장에서 소재 개발, 공정 최적화, 품질 평가를 체계적으로 수행할 수 있도록 설계되었으며, 방산·항공·자동차 산업 등 다양한 분야에 적용 가능합니다.

• 주요 특징

• 최대 시험 하중
  펀치 80톤, 홀더 160톤 (로드셀 방식)

• 변위 측정
  펀치 300mm, 홀더 300mm (LVDT 방식)

• 제어 방식
  디지털 서보 컨트롤

• 시험 속도
  최대 600 mm/min

• 시험 가능 항목
  LDR, HER, Erichsen, Bulge, FLD

• 주요 장점

• 다양한 소재의 성형성 평가 가능
  성형 특성에 대한 정밀 분석 수행

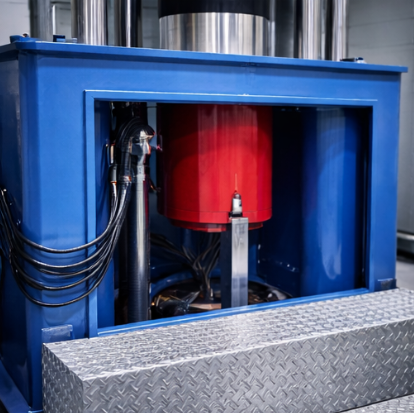

• 고정밀 서보 프레스 시스템
  독립 더블 실린더 구조 적용

• 정밀 로드셀 적용
  신뢰성 높은 하중 측정 가능

• 우수한 기계적 내구성
  고강성 구조 설계

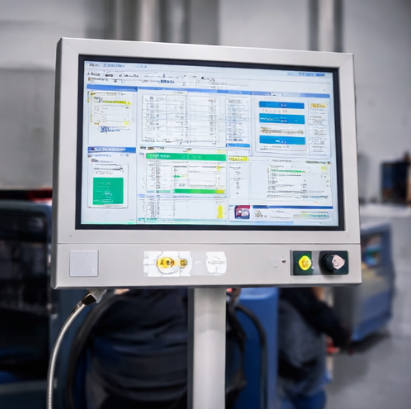

• 자동 데이터 수집 및 분석
  소프트웨어 기반 시험 결과 관리

• 주요 사양 (변경 가능)

• 시험 하중 : 펀치 80톤, 홀더 160톤 (로드셀 방식)

• 변위 측정 범위 : 펀치 300mm, 홀더 300mm (LVDT 방식)

• 속도 : 최대 600 mm/min

• 측정 정밀도 : 0.15% 이내

• 제어 방식 : 디지털 서보 컨트롤

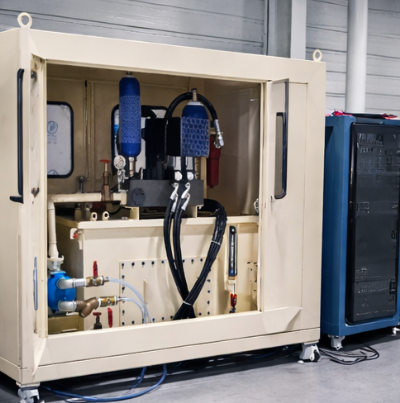

• 유압 모터 출력 : 22 kW

• 전원 공급 : 380V, 3상

• 추가 옵션 : 고온 금형 시험 가능

• 응용 분야 및 효과

• 방산 및 항공 소재 연구
  고강도 합금 및 복합소재 성형 특성 분석

• 소재 개발 및 품질 평가
  자동차 및 기계 부품의 성형성 평가 지원

• 유지보수 비용 절감
  실험 기반 공정 최적화로 불량률 감소

• 작업 효율성 향상
  자동 데이터 분석 시스템으로 시험 시간 단축

• 다목적 활용 가능
  연구소 및 생산 현장에서 금속·복합소재 평가 가능

• CUSTOM 제작 안내

본 장비는 시험 하중, 스트로크, 시험 항목 및 운용 환경에 따라 맞춤 제작이 가능합니다. 연구 목적 및 방산·항공 시험 기준에 맞춘 사양 협의가 가능합니다.

• 장비 제작 및 문의

성형성 평가 시험기(Multiple Formability Test Servo Press System)에 대한 사양 문의, 연구·방산 시험 장비 적용 상담은 언제든지 문의하여 주시기 바랍니다.
