1000톤 와이어로프 압착기 (gt-hp-1000)
1000톤 와이어로프 압착기 [gt-hp-1000]

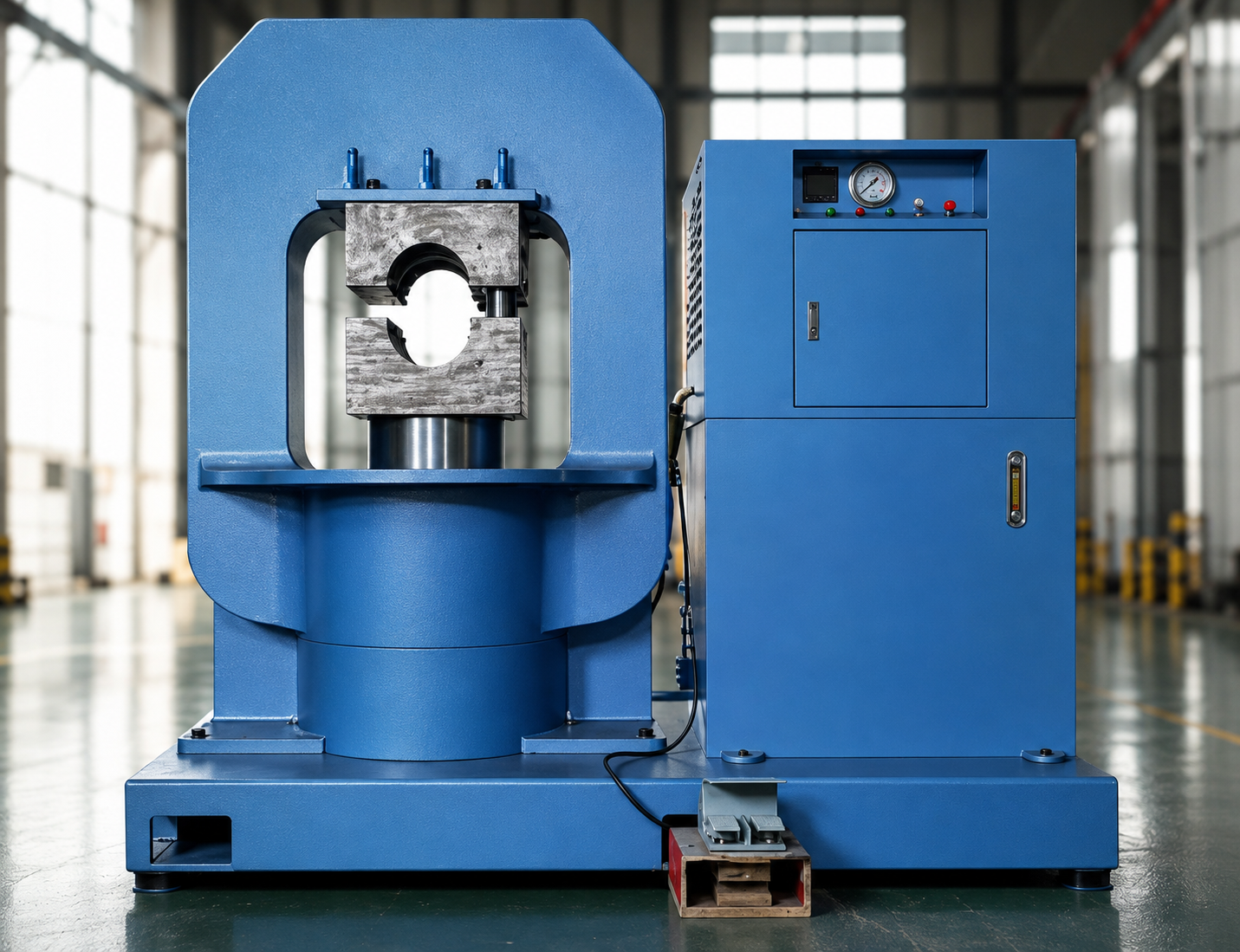

GT-HP-1000은 함정 정비지원용 각종 와이어로프 아이(Wire Rope Eye)의 끝단 마무리와 페럴 압착 작업을 위해 설계·제작된 대용량 유압식 와이어로프 압착기입니다.
최대 1,000톤의 압착력을 기반으로 대구경 와이어로프와 알루미늄 페럴을 안정적으로 압착할 수 있으며, 중량물 인양용 와이어로프의 끝단 풀림을 방지하고 신뢰성 높은 가공을 지원합니다.
본 장비는 와이어로프 규격에 맞춘 다이스와 어댑터를 적용하고, 작업 압력을 정밀하게 설정할 수 있도록 설계되었습니다. 설정된 압력에 도달하면 피스톤이 자동으로 정지하며, 작동 버튼과 풋스위치를 이용하여 작업자가 압착 공정을 안정적으로 제어할 수 있습니다.
비상정지장치, 압력계, 독립형 전기차단기, 안전 인터록 및 작업영역 감지장치를 적용하여 고하중 압착 작업 중 작업자의 안전성과 장비 운용 신뢰성을 강화하였습니다.
납품 : 대한민국 해군 군수사령부
주요 특징
최대 압착 능력:
1,000톤압착 적용 범위:
Ø14~38mm 이상구동 방식:
고압 유압 작동식제어 방식:
작동 버튼 및 풋스위치 조작압력 제어:
압력계 실시간 확인 및 설정압력 도달 시 자동정지안전 시스템:
비상정지, 안전 인터록, 작업영역 감지센서 및 독립형 전기차단기 적용
주요 장점
강력한 1,000톤 압착 능력
대구경 와이어로프와 페럴의 안정적인 압착을 위한 최대 1,000톤의 가압력을 제공합니다.정밀한 압력 제어 시스템
와이어로프 및 다이스 규격에 따라 작업 압력을 설정하고 실시간 압력을 확인할 수 있습니다.설정압력 자동정지 기능
지정된 압력에 도달하면 피스톤이 자동으로 정지하여 균일하고 안정적인 압착 작업을 지원합니다.다양한 와이어로프 규격 대응

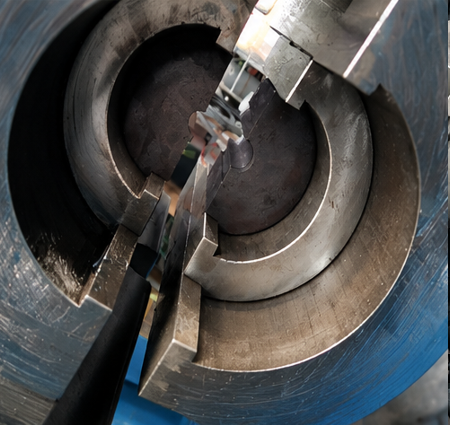

교환식 다이스와 어댑터를 적용하여 다양한 직경의 와이어로프 및 페럴 작업에 대응합니다.안전성과 운용 편의성 강화
풋스위치, 비상정지장치, 안전 인터록 및 작업영역 감지장치를 적용하여 안전한 작업 환경을 제공합니다.
주요 사양 (변경 가능)
모델명: GT-HP-1000
최대 압착 능력: 1,000톤 이상
압착 적용 범위: Ø14~38mm 이상

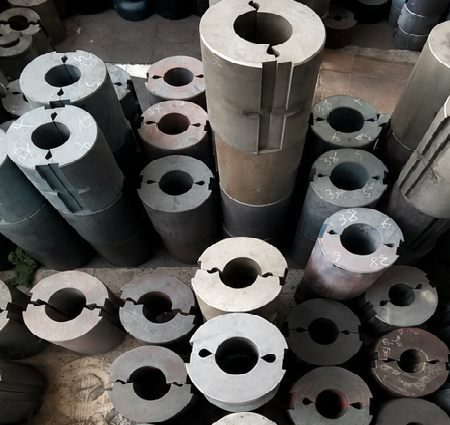

다이스 구성: Ø8~38mm, 2mm 단위 16종 구성 가능
작동 스트로크: 170mm 이하
압입 및 압축 작업거리: 0~250mm
상승 속도: 9.8mm/s 이하
하강 속도: 1.9mm/s 이상

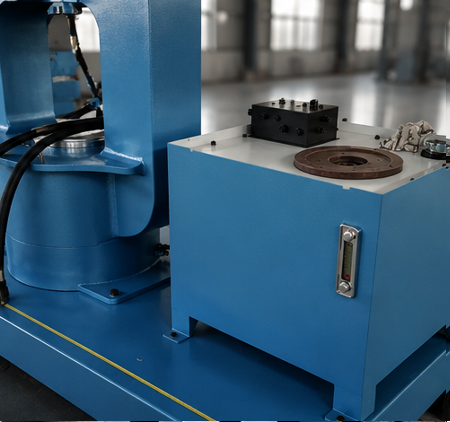

구동 방식: 유압 작동식
모터 출력: 15kW 이상
전원: AC 380V, 3상, 60Hz
외형 크기: 2,840(L) × 1,450(W) × 2,600(H)mm 이하
장비 중량: 12톤 이하
작동 방식: 푸시버튼 및 풋스위치

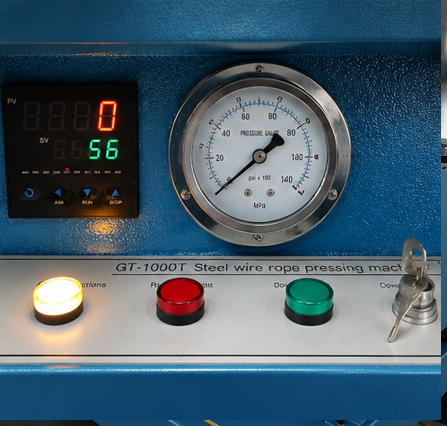

압력 확인: 유압 압력계 적용
안전 기능: 비상정지, 자동정지, 안전 인터록, 작업영역 감지센서 및 독립형 차단기
※ 상기 사양은 적용 와이어로프, 페럴 형상, 요구 압착력 및 설치 환경에 따라 변경될 수 있습니다.
응용 분야 및 효과
함정 정비용 와이어로프 제작
함정 및 해군 정비시설에서 사용되는 각종 와이어로프 아이와 인양용 로프의 끝단 압착 작업을 지원합니다.중량물 인양용 로프 가공
크레인, 호이스트 및 중량물 인양장치에 적용되는 와이어로프의 페럴 압착과 풀림 방지 가공이 가능합니다.조선·해양 정비 분야 적용
선박, 해양설비 및 항만시설에서 사용되는 대구경 와이어로프의 제작과 유지보수에 적용할 수 있습니다.균일한 압착 품질 확보
규격별 설정압력과 자동정지 기능을 통해 작업자에 따른 품질 편차를 줄이고 일관된 압착 결과를 제공합니다.작업 안전성과 생산성 향상
풋스위치와 안전장치를 적용하여 작업자의 조작 편의성을 높이고 압착 작업시간을 단축합니다.다양한 페럴 형상 대응
직선형, 원뿔형 및 사용자 지정 페럴 형상에 맞춘 다이스와 어댑터 제작이 가능합니다.
CUSTOM 제작 안내
본 장비는 적용 와이어로프 직경, 페럴 재질과 형상, 요구 압착력, 작업 스트로크 및 설치 공간에 따라 맞춤 제작이 가능합니다.
사용자 요구에 맞추어 압착 용량, 다이스 구성, 작업 높이, 유압회로, 제어 방식, 안전펜스, 센서 구성 및 전기 사양 등을 조정할 수 있습니다.
또한 장비 설치, 시운전, 압착 시제품 제작, 운용·정비교육, 공인기관 성능시험 및 기술자료 작성까지 통합 지원이 가능합니다.
장비 제작 및 문의
1000톤 와이어로프 압착기(GT-HP-1000)에 대한 사양 문의, 다이스 및 페럴 구성, 맞춤 제작, 설치·시운전 및 방산·조선 정비장비 적용 상담은 언제든지 문의하여 주시기 바랍니다.
