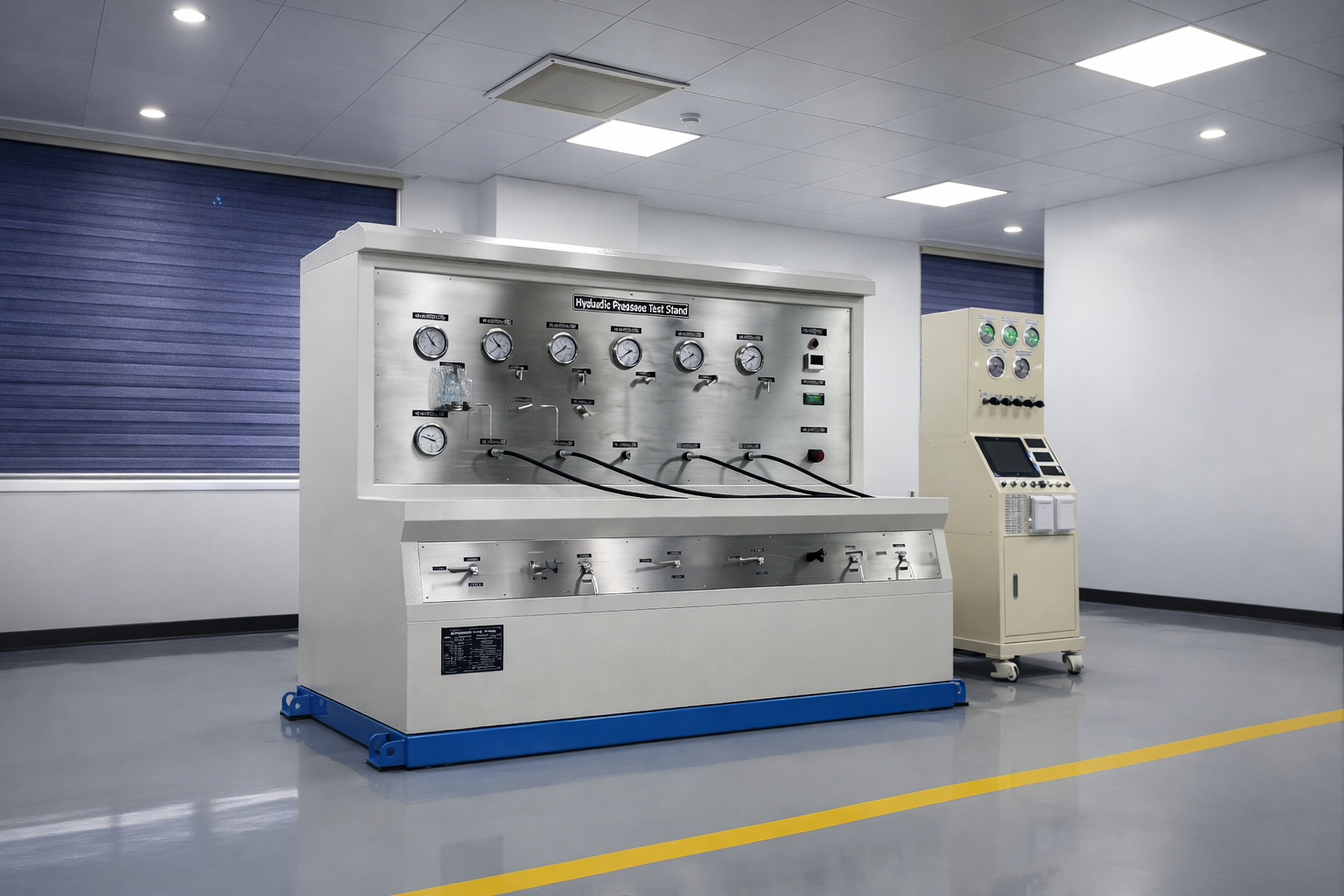

고정식 유압시험기 (HYDRAULIC TEST STAND MODEL : GHPTS-5000)
고정식 유압시험기
(Hydraulic Test Stand)
GHPTS-5000은 군용 및 산업용 고정식 유압 시험을 위한 고성능 Hydraulic Test Stand입니다. 고압 조건에서의 유량·압력·동적 사이클링 시험이 가능하도록 설계되었으며, MIL 규격 유압유 적용 환경에 대응하는 신뢰성 높은 시험 시스템입니다.
본 장비는 최대 5,000 psi 조건까지 운용 가능하며, 정밀 유량 제어 및 고성능 모터 구성을 통해 항공·방산·중공업 분야의 유압 부품 시험에 최적화되어 있습니다.
주요 특징
• 적용 유압유
MIL-H-83282 또는 MIL-H-5605• 입력 전원
460V AC, 60Hz, 3 Phase• 펌프 구성
메인 75HP + 부스터 5HP• 온도 제어 시스템
냉각수 온도 80°F ~ 160°F
냉각 용량 50 gpm• 가변 속도 드라이브
양방향, 최대 5,000 rpm• 동적 사이클 시험
3,500 psi @ 30 gpm
감속 시 최대 5,000 psi 대응
주요 장점
• 고압 시험 대응 설계
최대 5,000 psi 조건까지 단계별 압력 운용 가능• 정밀 유량 제어
2~36 gpm 범위에서 ±1% 정밀도 확보• 대용량 리저버 구성
95 Gallons (약 360L) 저장 용량• 고출력 모터 적용
메인 75HP / 부스터 5HP 구성• 고성능 여과 시스템
고압 3μm / 저압 10μm 여과 능력
주요 사양 (변경 가능)
• 전원 사양
460V AC / 60Hz / 3 Phase• 사용 오일
MIL-H-83282 또는 MIL-H-5605• 리저버 용량
95 Gallons (약 360L)• 펌프 출력
메인 75HP / 부스터 5HP• 온도 조절 범위
80°F ~ 160°F• 유량 범위
2 ~ 36 gpm (±1%)• 가변 속도 드라이브
최대 5,000 rpm• 여과 능력
고압 3μm / 저압 10μm• 시험 압력 범위
최대 5,000 psi
응용 분야 및 효과
군수 항공 유압 장비 시험
항공기 유압 구성품 성능 검증방산 유압 시스템 시험
고압 조건에서의 내구 및 신뢰성 평가산업용 유압 부품 검증
펌프, 밸브, 액추에이터 등 시험 수행정밀 시험 데이터 확보
유량·압력·동작 특성의 정량적 분석 가능시험 효율 향상
고출력 구성으로 안정적이고 반복성 높은 시험 가능
CUSTOM 제작 안내
- 본 장비는 시험 대상 유압 구성품의 압력 범위, 유량 조건, 온도 제어 사양에 따라 맞춤 제작이 가능합니다.
- 군수 규격, 항공 규격, 고객 시험 절차에 맞춘 전용 사양 설계 대응이 가능합니다.
장비 제작 및 문의
- GHPTS-5000 Hydraulic Test Stand에 대한 사양 협의, 시험 범위 확장, 군수·항공·방산 유압 시험 시스템 구축 상담은 언제든지 편하게 문의하여 주시기 바랍니다.
