부산도시철도 양산선 - 전기식 견인차 VLEX-K20 제작

Project oVERVIEW

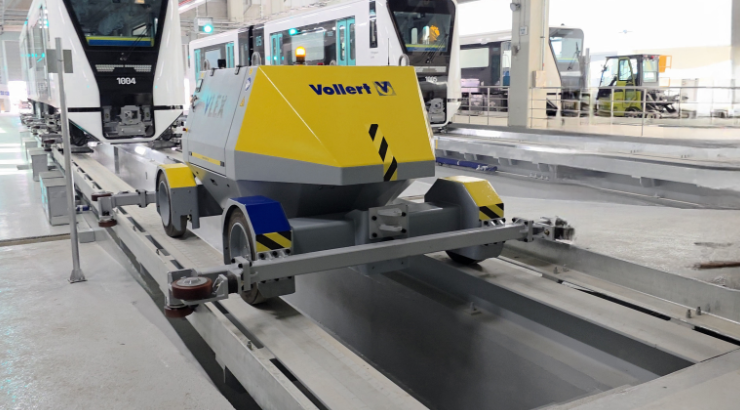

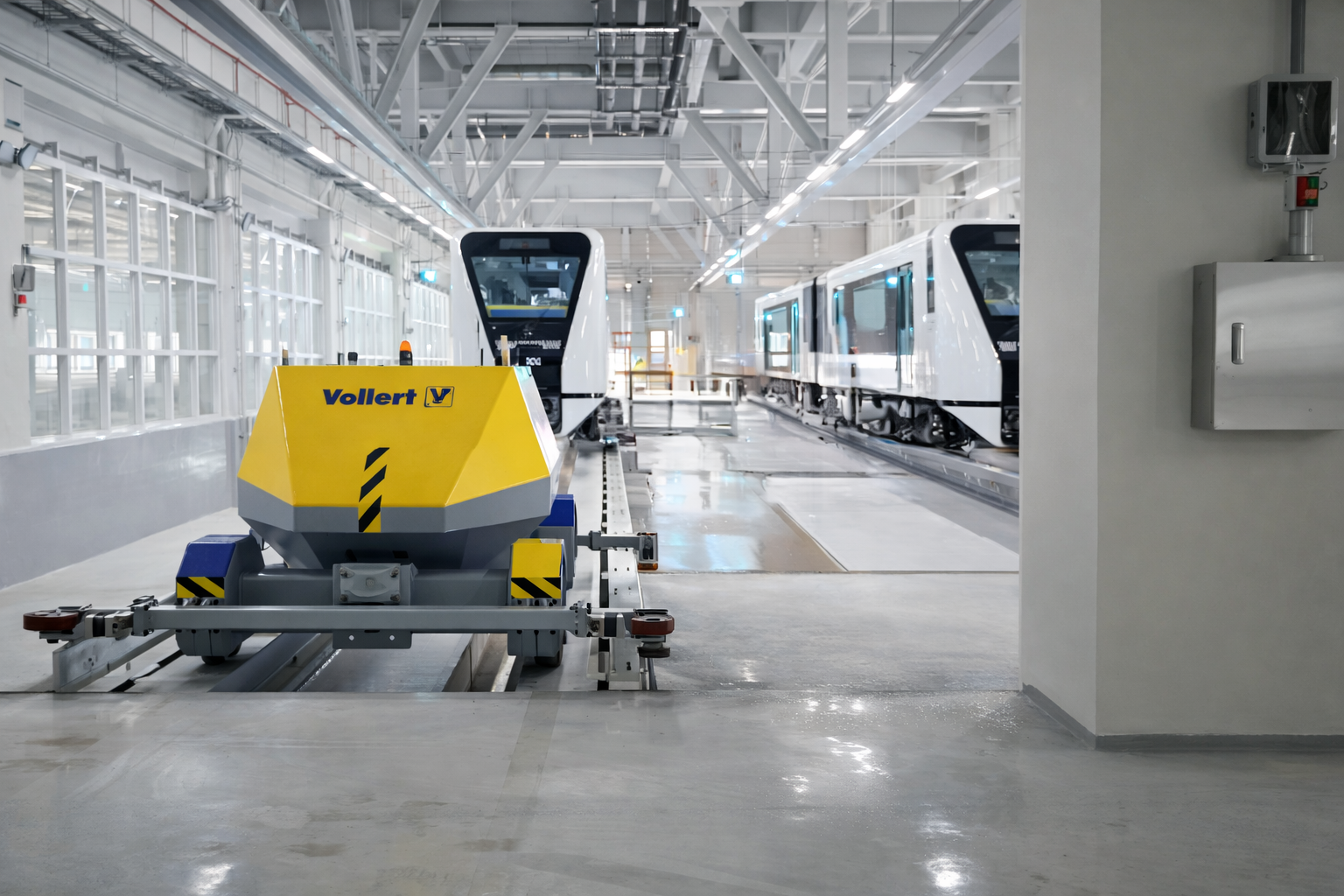

부산도시철도 양산선(노포–북정) 차량기지의 효율적인 운영과 안전한 차량 검수·정비를 위해 주식회사 가온테크는 전기식 견인차(Electric Shunter) VLEX-K20을 설계·제작·시험·납품하는 프로젝트를 수행하였습니다.

본 프로젝트는 차량기지 검수고 내에서 전동차를 편성 상태 그대로 안전하고 정밀하게 견인할 수 있는 장비 구축을 목표로 하였으며, 100% 전기 구동 방식과 원격 제어 시스템을 적용하여 작업 안전성과 운용 효율을 동시에 확보하는 데 중점을 두었습니다.

프로젝트 배경 및 요구 사항

양산선 차량기지는 협소한 작업 공간과 반복적인 입환 작업이 요구되는 운용 환경을 갖추고 있습니다. 이에 따라 발주처에서는 다음과 같은 핵심 요구 조건을 제시하였습니다.

  • 전동차 1편성(2량, 약 36톤)을 편성 상태로 견인 가능할 것

  • 차량기지 주행로 및 K-AGT 안내륜·분기륜 구조와 완전 호환될 것

  • 무선 원격 조작을 통한 안전하고 효율적인 운용

  • 배터리 구동 방식 적용으로 친환경·저소음 작업 환경 구현

  • 유지보수 부담을 최소화한 안정적이고 내구성 높은 구조

이러한 요구 사항을 충족하는 데 그치지 않고, 실제 현장 운용을 기준으로 설계 최적화와 구조 검증을 수행하였습니다.

기술적 과제 및 기대 성과

VLEX-K20은 각 구동륜에 전기모터를 적용한 전기식 견인 구조를 채택하였습니다. 이를 통해 저속·고토크 영역에서도 안정적인 견인력을 확보하였으며,
차량 기동 및 정지 시 발생할 수 있는 충격을 최소화하여 전동차와 궤도 설비에 가해지는 부담을 줄였습니다.

또한, 대용량 배터리를 적용하여 검수 및 입환 작업 전반을 안정적으로 수행할 수 있도록 하여 아래 와 같은 성과를 기대 할 수 있습니다.

  • 전기 구동 방식 적용으로 배출가스 없는 친환경 작업 환경 구현

  • 원격 제어 기반 작업으로 작업자 안전성 향상

  • 컴팩트한 차체와 안정적인 견인력으로 작업 효율 증대

  • 유지보수 비용 절감 및 장기 운용 안정성 확보

본 장비는 양산선 차량기지의 검수·정비 환경에 최적화된 전기식 견인 솔루션으로, 도시철도 및 철도 차량기지 전반에 적용 가능한 장비로 평가받고 있습니다.

레일 가이드 및 유도 구조 최적화

양산선 차량기지의 주행 조건을 반영하여 전·후방 각 2개씩 총 4개의 레일 가이드 시스템(유도륜)을 적용하였습니다.

  • 주행 중 궤도 이탈 방지

  • K-AGT 안내륜 및 분기륜과의 구조적 호환성 확보

  • 협소한 작업 공간 이동을 고려한 탈착 가능 구조 설계

이를 통해 실제 차량기지 환경에서도 안정적인 주행과 높은 운용 신뢰성을 확보하였습니다.

구조·제작 및 품질 관리

VLEX-K20은 제출 도면을 기반으로 양산선 차량기지 주행로 조건에 맞추어 설계·제작되었으며,

  • 모든 모서리부 라운드 처리로 작업 중 안전성 확보

  • 신뢰성이 검증된 전기·전자 부품 적용

  • 충분한 하중과 견인력을 고려한 차체 구조 설계

를 통해 장기 운용을 고려한 내구성과 안정성을 확보하였습니다.

Conclusion

부산도시철도 양산선 전기식 견인차 VLEX-K20 프로젝트는 가온테크가 현장의 요구를 정확히 이해하고 이를 기술로 구현해 온 경험을 잘 보여주는 사례입니다. 가온테크는 앞으로도 철도 운용 환경에 특화된 설계와 검증된 기술을 바탕으로 안전하고 지속 가능한 철도 유지보수 솔루션을 제공해 나가겠습니다.
