열차대차교환설비 – Bogie Drop Table
열차대차교환설비 – Bogie Drop Table

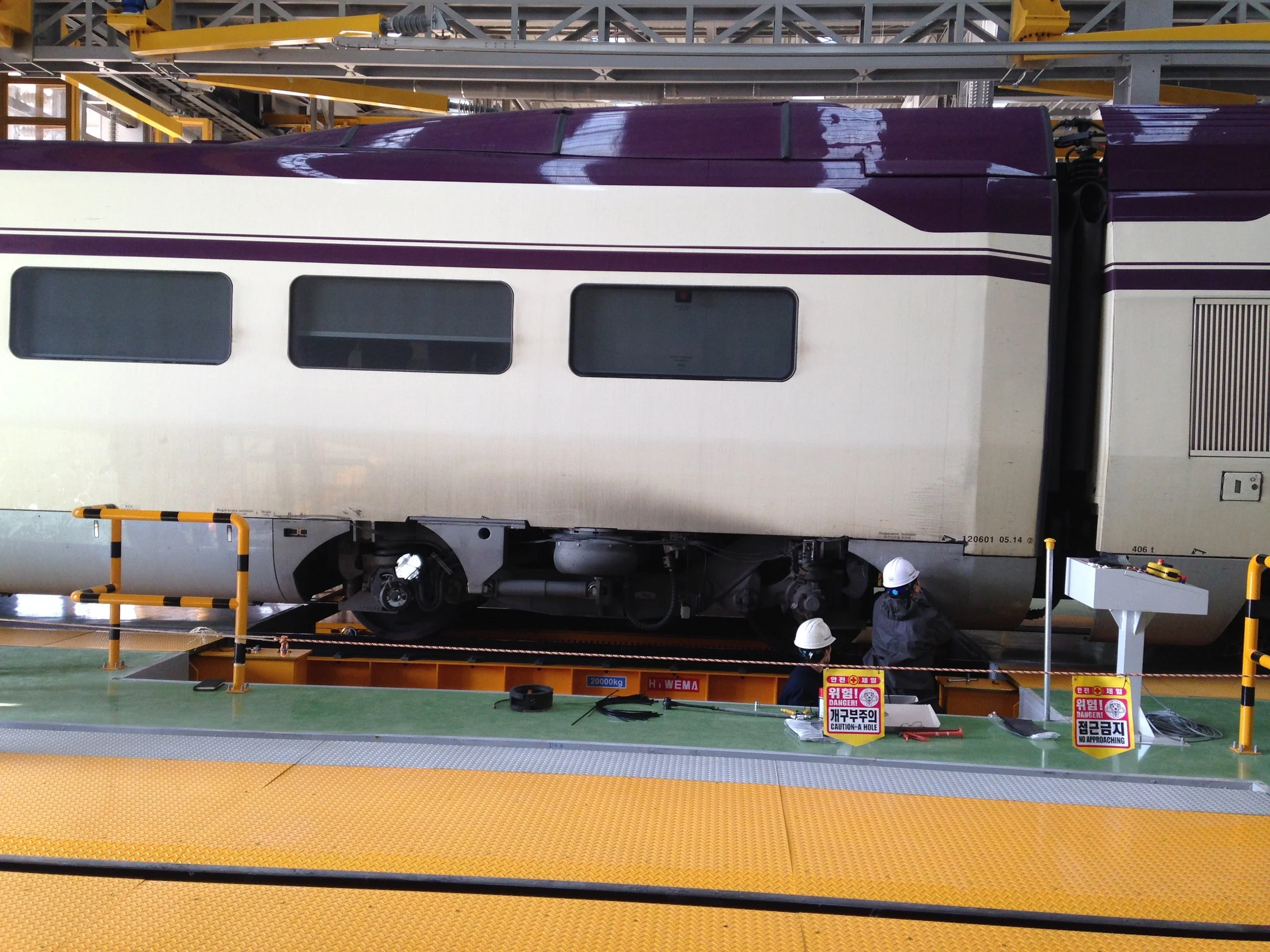

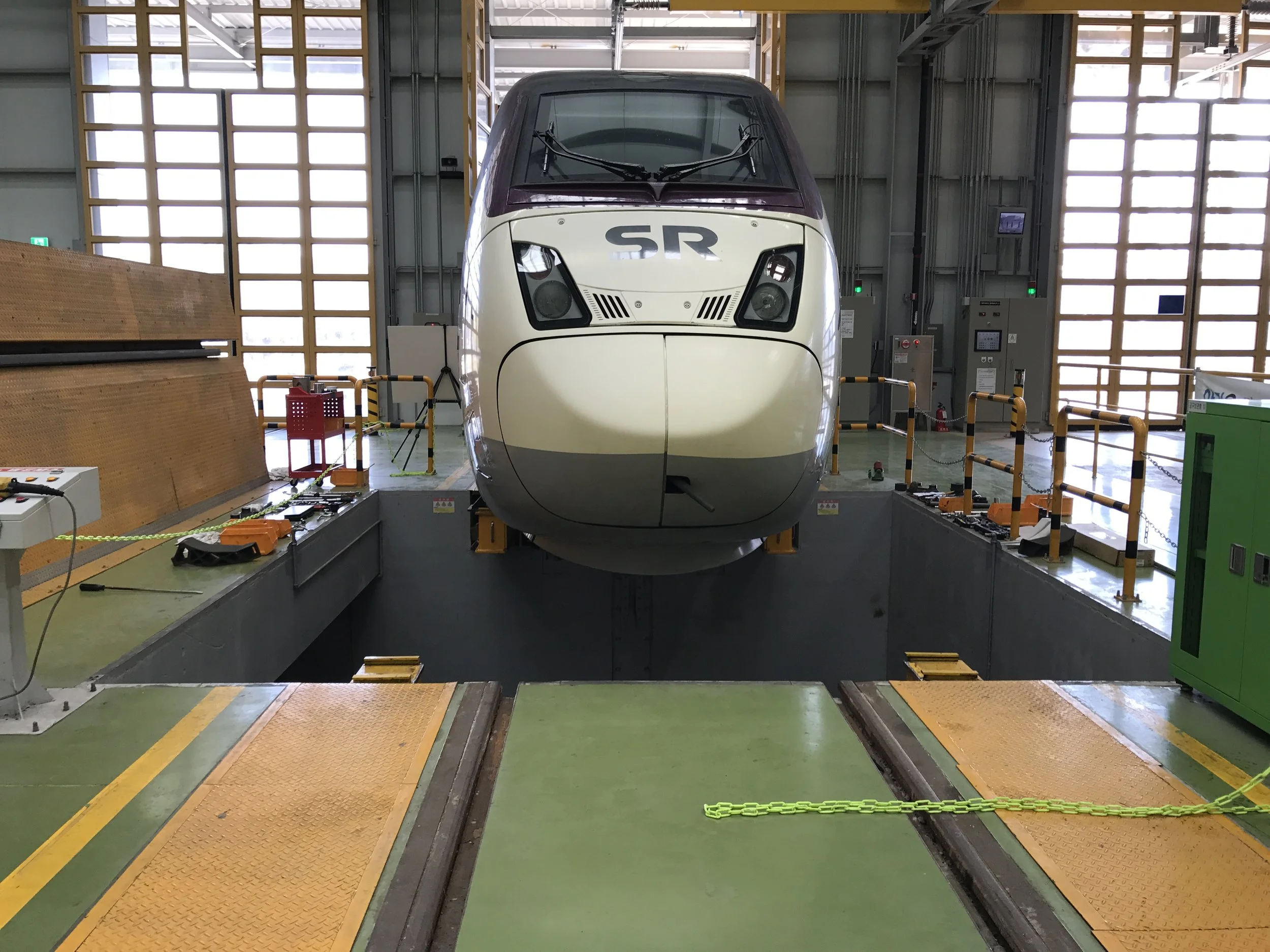

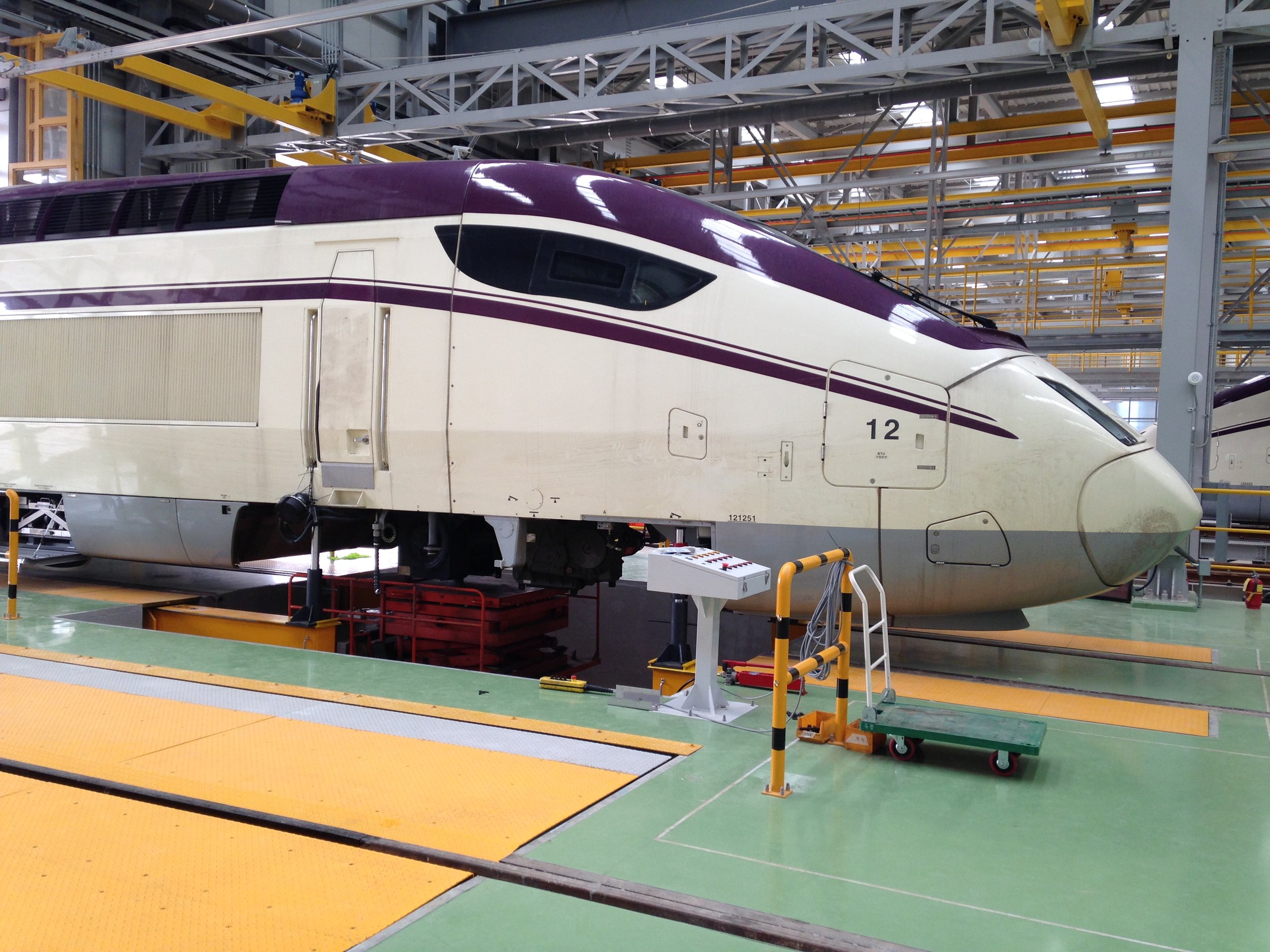

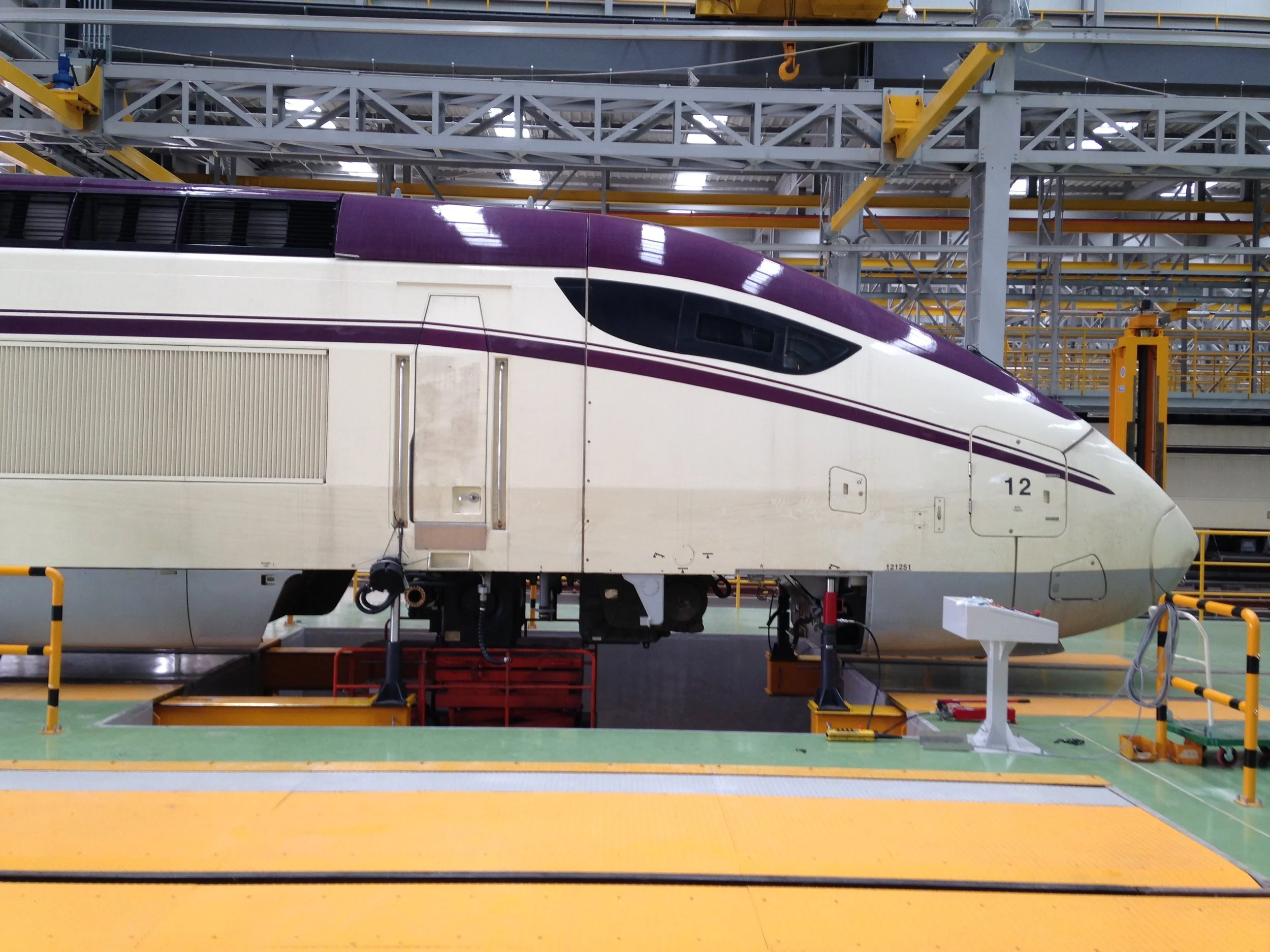

열차대차교환설비(Bogie Drop Table)는 철도 차량의 대차(Bogie) 교환 작업을 신속하고 안전하게 수행하기 위해 설계된 전문 정비 설비입니다. 철도 차량의 유지보수 및 정비 과정에서 차체를 안정적으로 지지한 상태로 대차를 분리·교체할 수 있도록 설계되어 있으며, 정비 효율 향상과 작업 시간 단축에 기여하는 핵심 설비입니다.
본 설비는 정밀 제어 시스템과 고강성 구조를 적용하여 고속철도, 도시철도 및 일반 철도 차량 정비 환경에 적합한 대차 교환 솔루션을 제공합니다.
주요 특징
정밀 리프팅 시스템
고성능 스크류 잭을 적용하여 안정적인 승강 제어가 가능합니다.수평 이동 기능

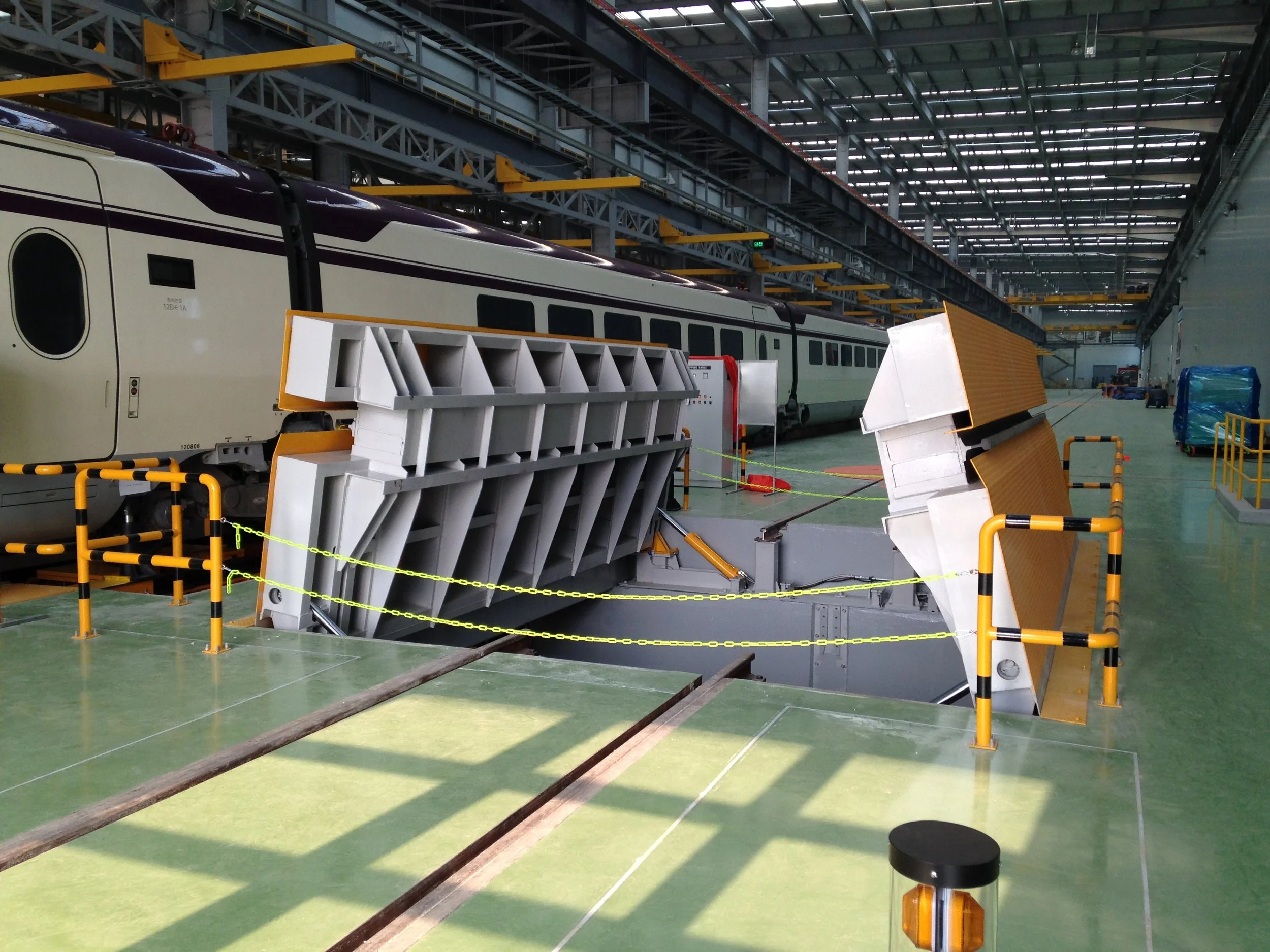

대차 이동에 최적화된 수평 이동 구조를 적용하였습니다.차체 지지 시스템

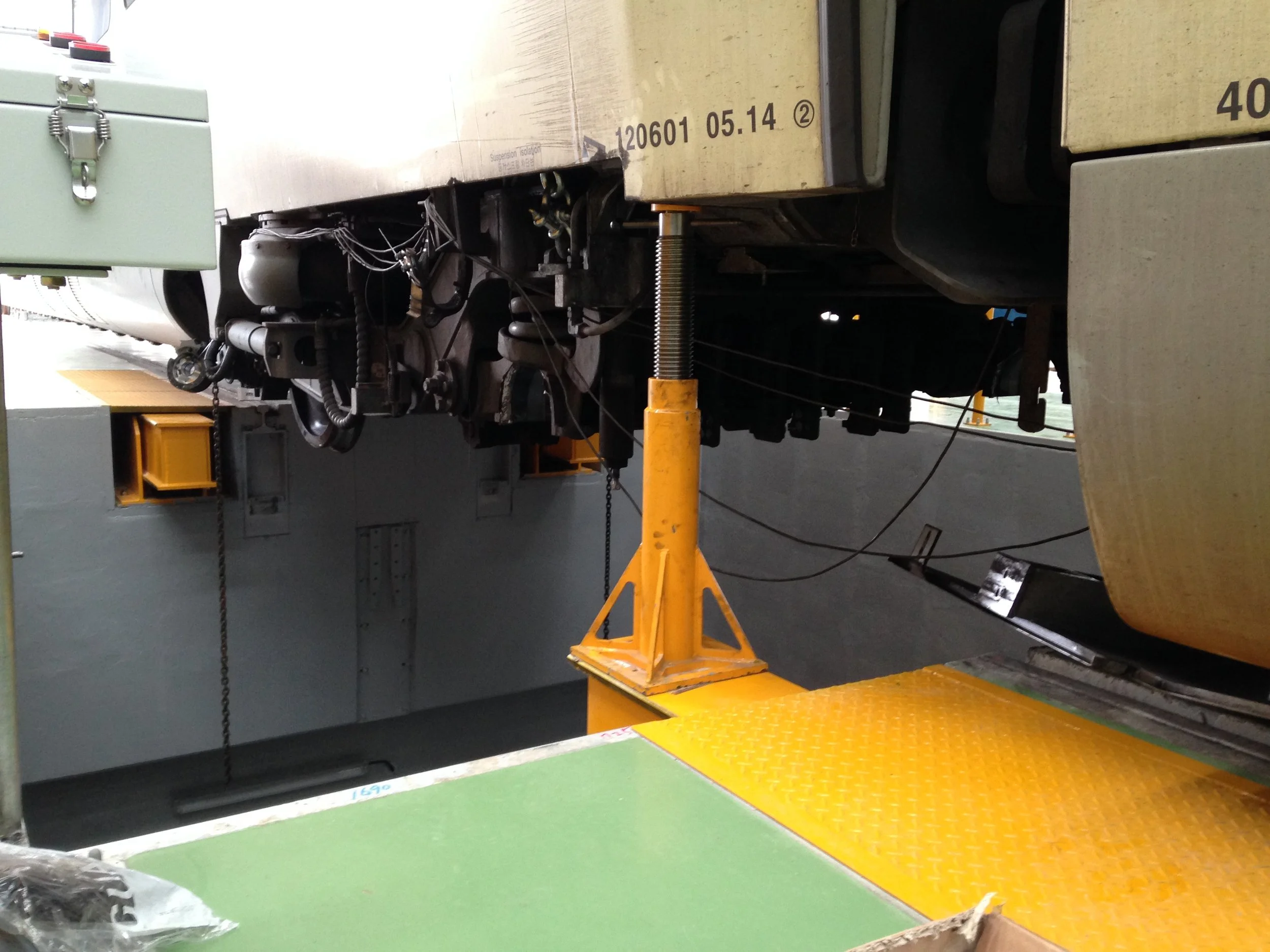

작업 중 차체를 안정적으로 지지하여 안전한 정비 환경을 제공합니다.유압 해제 시스템
자동 개폐 기능을 통해 대차 분리 및 장착 작업을 효율적으로 수행할 수 있습니다.고강도 구조 설계
반복 작업 환경에서도 내구성을 유지할 수 있도록 설계되었습니다.
주요 장점
신속한 유지보수 수행
대차 교환 시간을 단축하여 정비 효율을 향상시킵니다.정밀한 위치 제어
센서 기반 자동 정렬 시스템을 통해 정확한 대차 위치 제어가 가능합니다.고하중 설계 적용
차체 지지 기준 최대 40톤 리프팅이 가능합니다.안전성 강화 설계
이중 안전장치를 적용하여 작업 중 안전성을 확보하였습니다.자동화 운용 지원
원격 조작이 가능하여 작업자의 편의성과 안전성을 향상시켰습니다.
주요 사양 (변경 가능)
궤간 : 1,435 mm
리프팅 용량 : 40톤 (잭당 차체 지지 기준)
리프팅 속도 :
· 저속 : 0.1 m/min
· 고속 : 0.6 m/min이동 거리 : 최대 6 m 수평 이동 가능
전원 : AC 380V, 3상, 60Hz
전기 보호 등급 : IP54
유압 시스템 : 7.5 kW 유압 모터
응용 분야 및 효과
철도 차량 정비창 및 유지보수 센터
고속철도, 도시철도, 경전철, 화물열차 정비 환경에 적용이 가능합니다.정비 시간 단축 및 작업 효율 향상
대차 교환 공정의 자동화를 통해 전체 정비 시간을 단축할 수 있습니다.작업 안전성 확보
안정적인 차체 지지 및 이중 안전장치로 작업 중 위험 요소를 최소화합니다.유지보수 비용 절감
효율적인 정비 프로세스를 통해 장기적인 운영 비용 절감에 기여합니다.현장 요구 대응 가능
차량 형식 및 정비 환경에 맞춘 설계 대응이 가능합니다.
CUSTOM 제작 안내
- 본 설비는 차량 형식, 대차 중량, 리프팅 용량, 이동 거리 및 정비 환경에 따라 맞춤 제작이 가능합니다. 철도 운영 기관 및 정비 현장의 실제 운용 조건을 반영한 전용 설계 대응이 가능합니다.
장비 제작 및 문의
- 열차대차교환설비(Bogie Drop Table)에 대한 사양 협의, 철도 차량 정비 설비 제작, 설치 환경 검토 및 적용 상담과 관련된 사항은 전문 담당자를 통해 언제든지 상담하여 드립니다.
