윤축프레스 – Rail Wheel Press

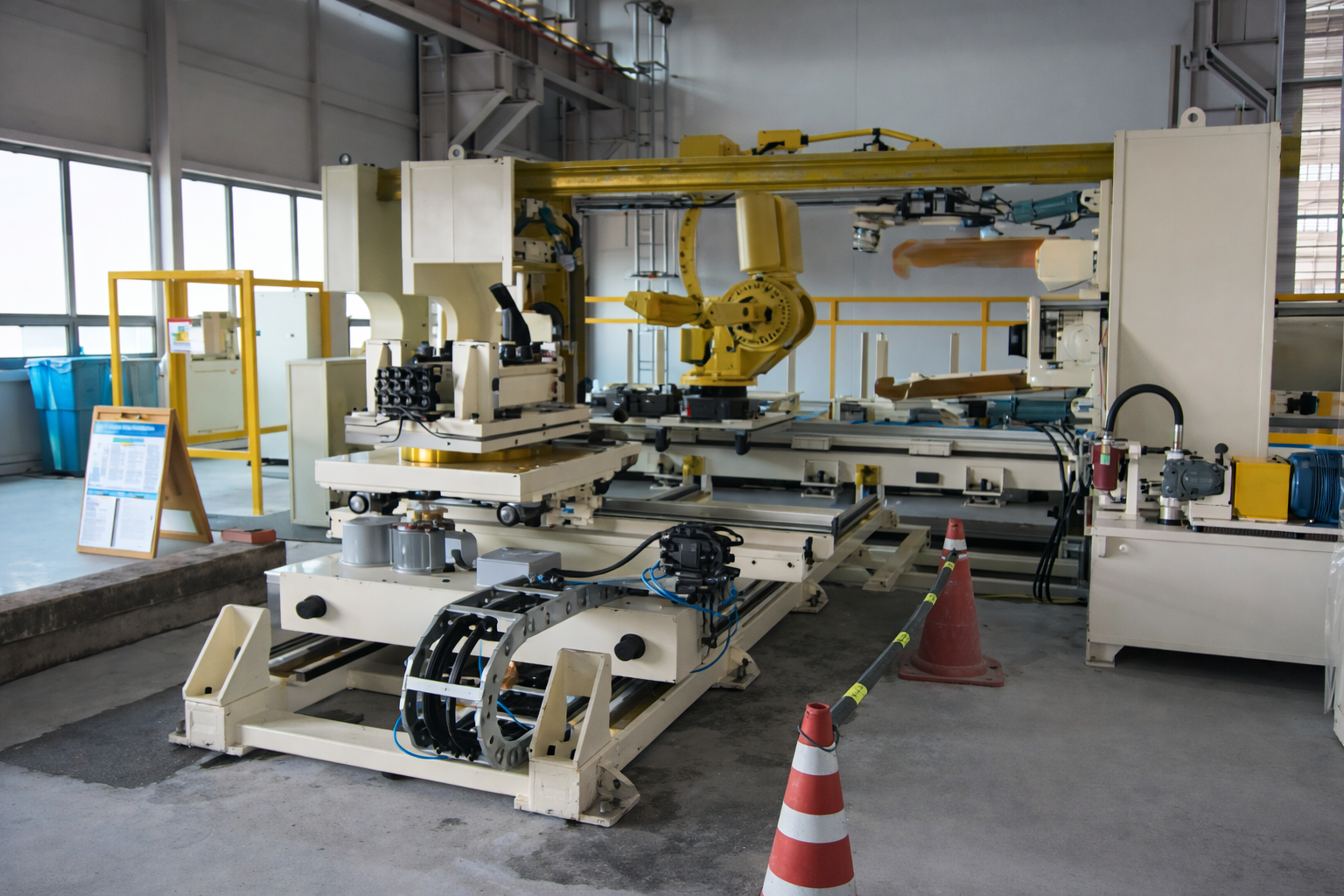

윤축프레스 400T – Rail Wheel Press

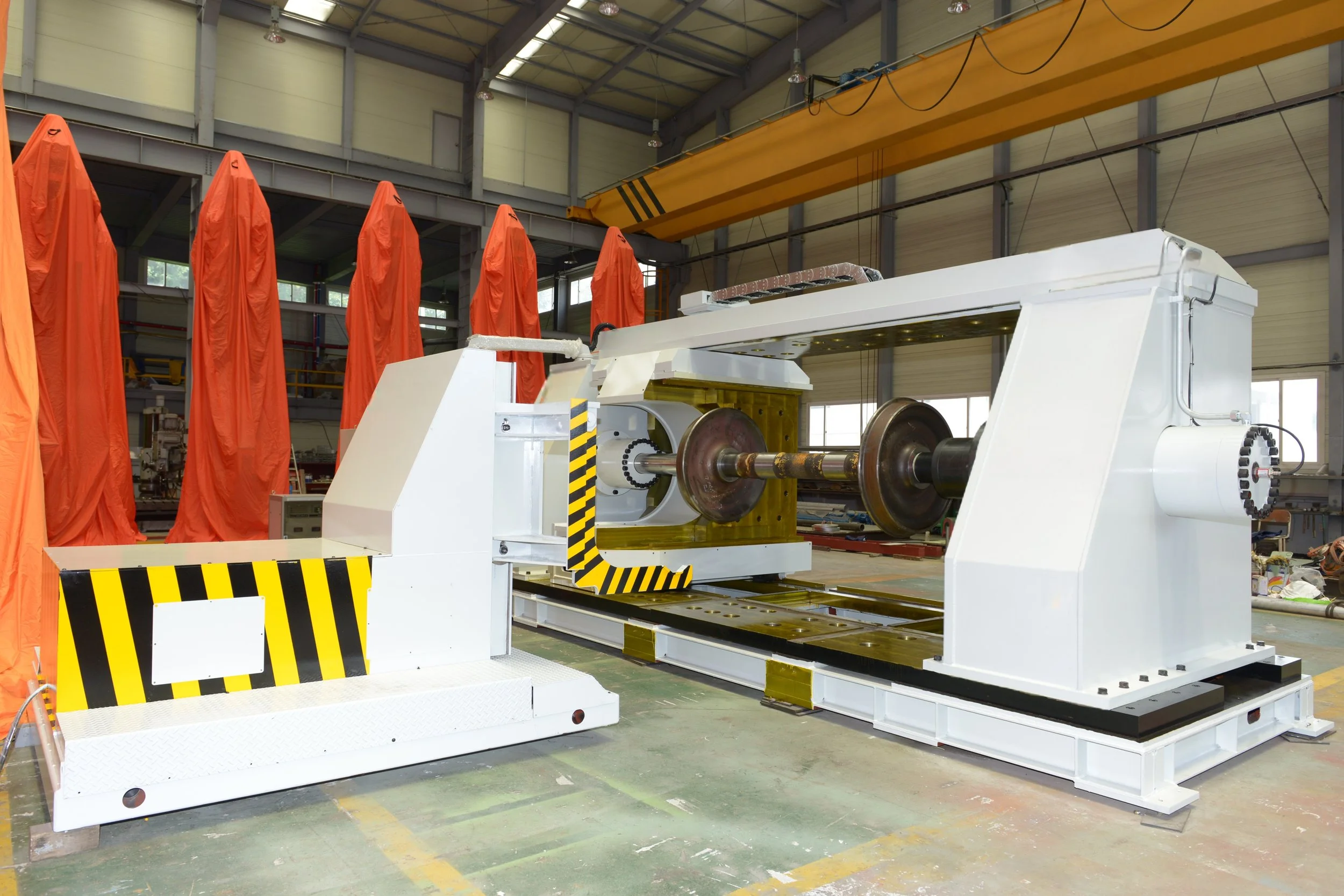

윤축프레스(Rail Wheel Press)는 철도 차량의 윤축, 구동기어 및 디스크 등의 압입·인발 작업을 정밀하고 안전하게 수행하기 위한 전용 설비입니다.고하중 유압 시스템과 정밀 제어 기술을 기반으로 압입 및 인발 공정을 안정적으로 수행하며, 철도 차량 유지보수 및 정비 공정의 신뢰성과 작업 효율 향상에 기여합니다.
본 설비는 자동화 제어 시스템을 적용하여 작업 품질의 일관성을 확보하고, 데이터 기반의 정비 이력 관리를 통해 체계적인 유지보수 환경을 제공합니다.
주요 특징
적용 대상
철도 차량 윤축, 구동기어 및 디스크 압입·인발 작업에 적용됩니다.유압 시스템
고성능 유압 시스템을 적용하여 안정적인 가압 성능을 제공합니다.이동 테이블 구성
전·후·좌·우 이동 및 회전 기능을 적용하여 작업 유연성을 확보합니다.정밀 유압 실린더
400톤 이상의 가압이 가능한 고강도 실린더를 적용하였습니다.컴퓨터 제어

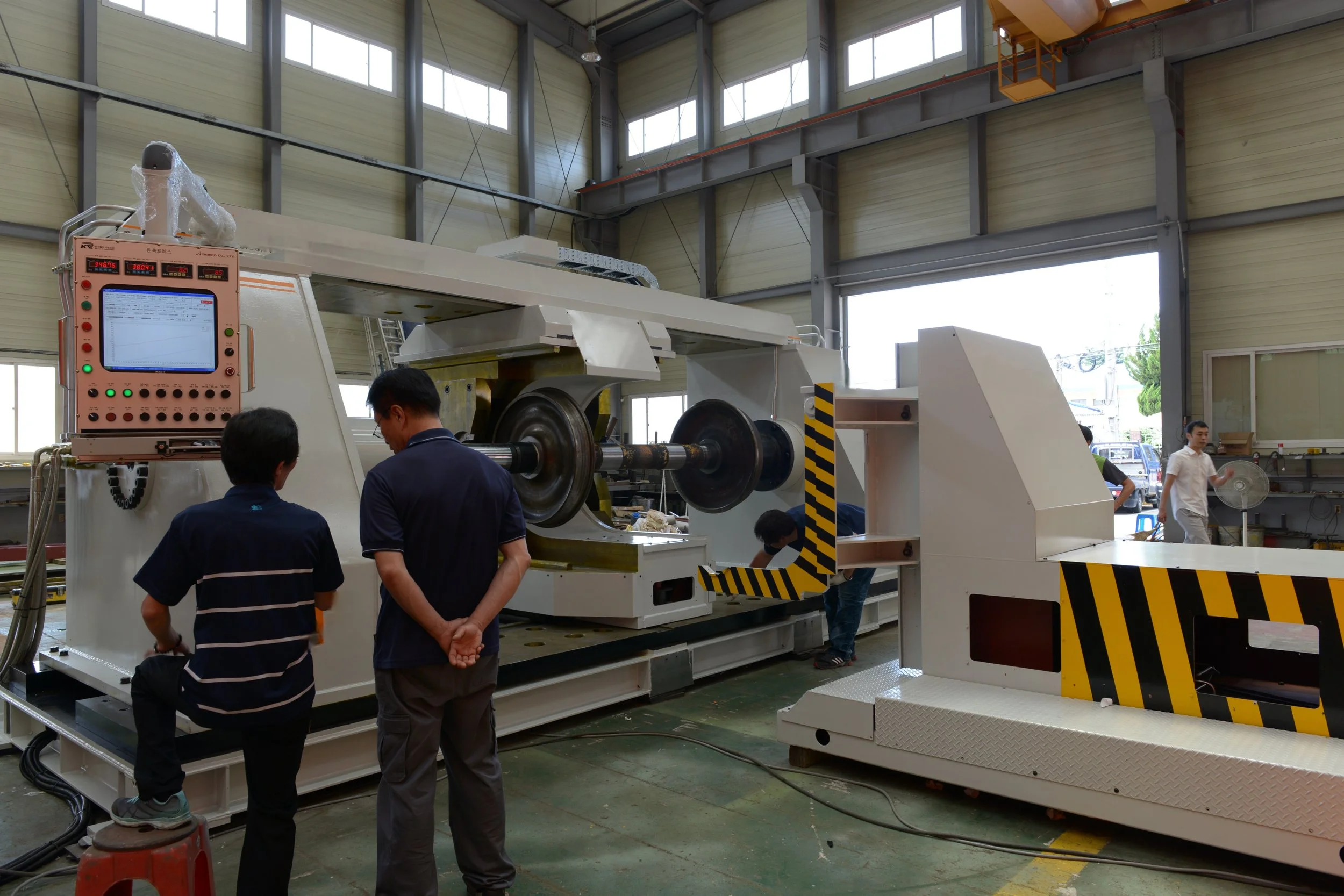

모든 동작을 모니터링하고 데이터를 관리할 수 있는 제어 시스템을 제공합니다.
주요 장점
강력한 압입 및 인발 성능
최대 400톤 이상의 가압력을 제공하여 대형 윤축 작업이 가능합니다.정밀 제어 시스템
서보밸브 및 LVDT 기반 제어로 정밀한 압입·인발 동작을 수행합니다.데이터 기록 및 관리
작업 중 발생하는 압력, 변위 데이터를 저장하여 이력 관리가 가능합니다.다목적 작업 지원
윤축, 디스크 등 다양한 철도 부품의 압입·인발 작업이 가능합니다.안전성 강화 설계
과부하 방지 및 자동 추진 제어를 통해 작업 안전성을 확보합니다.

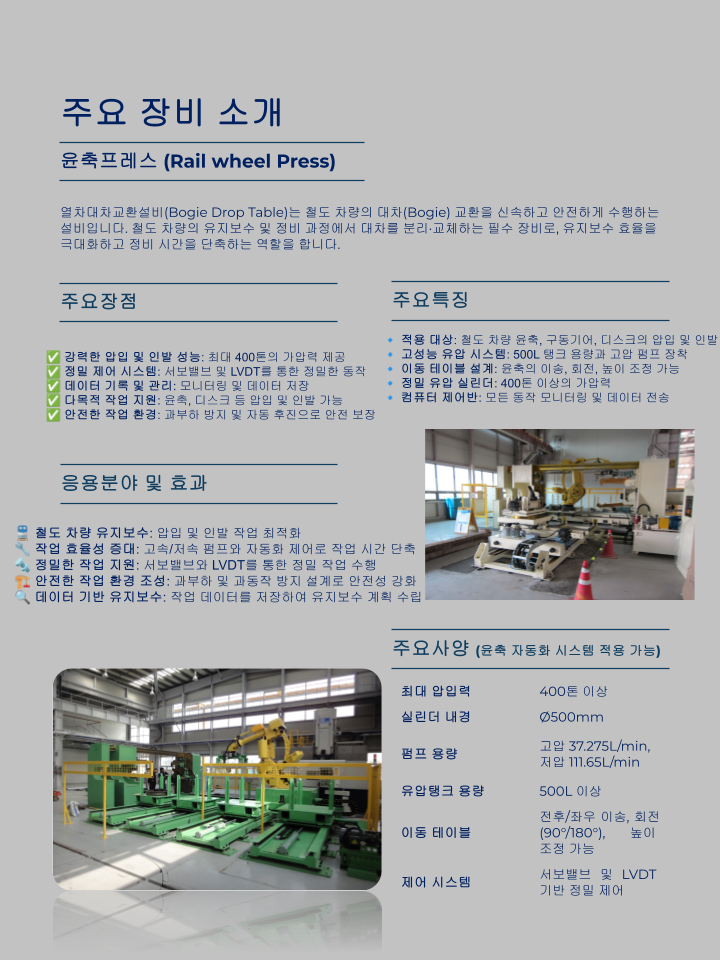

주요 사양

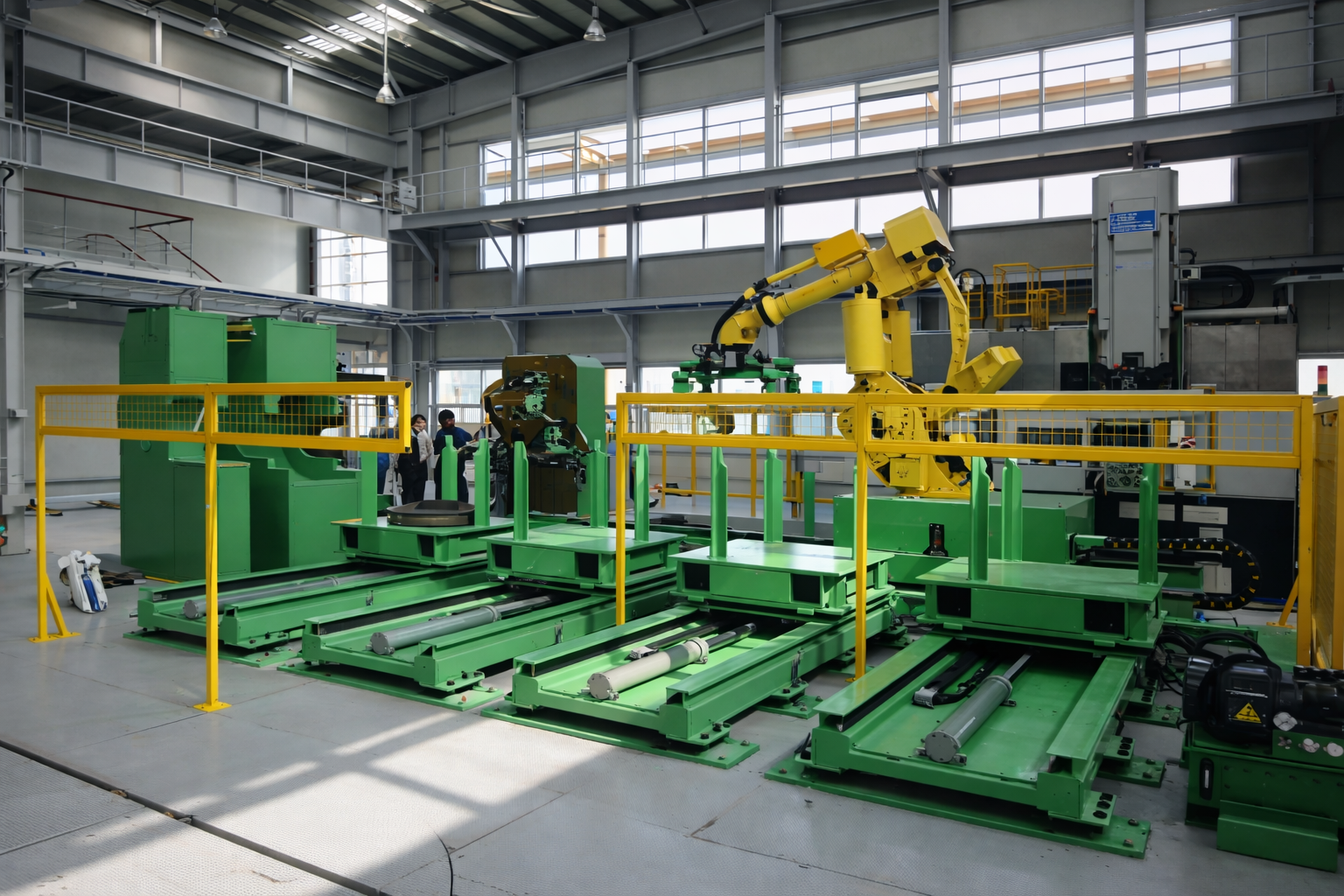

(윤축 자동화 시스템 적용 가능)
최대 압입력 : 400톤 이상
실린더 내경 : Ø500 mm
펌프 용량 : 고압 37.275 L/min, 저압 111.65 L/min
유압 탱크 용량 : 500 L 이상

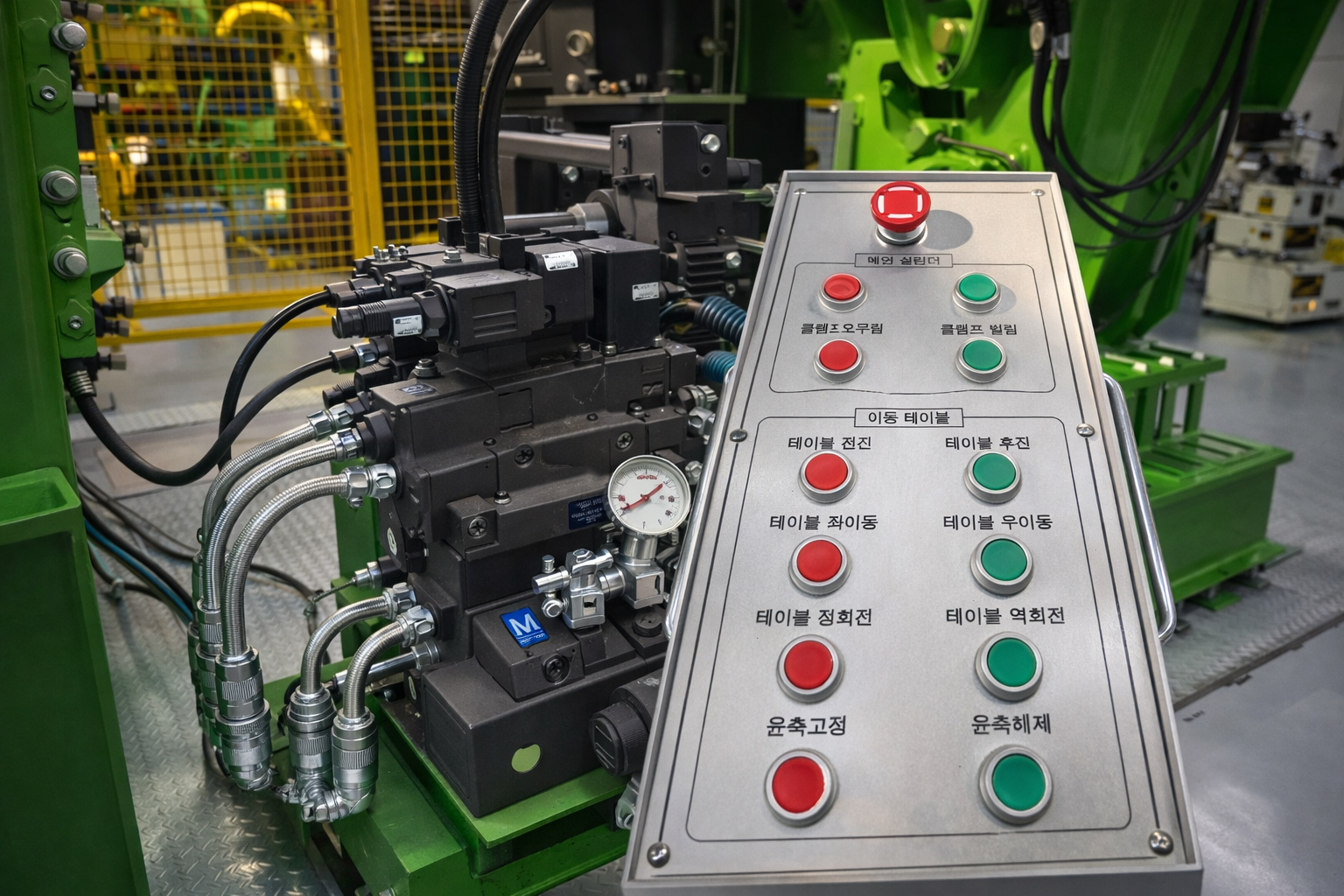

이동 테이블 : 전·후·좌·우 이동, 회전(90°/180°), 높이 조정 가능

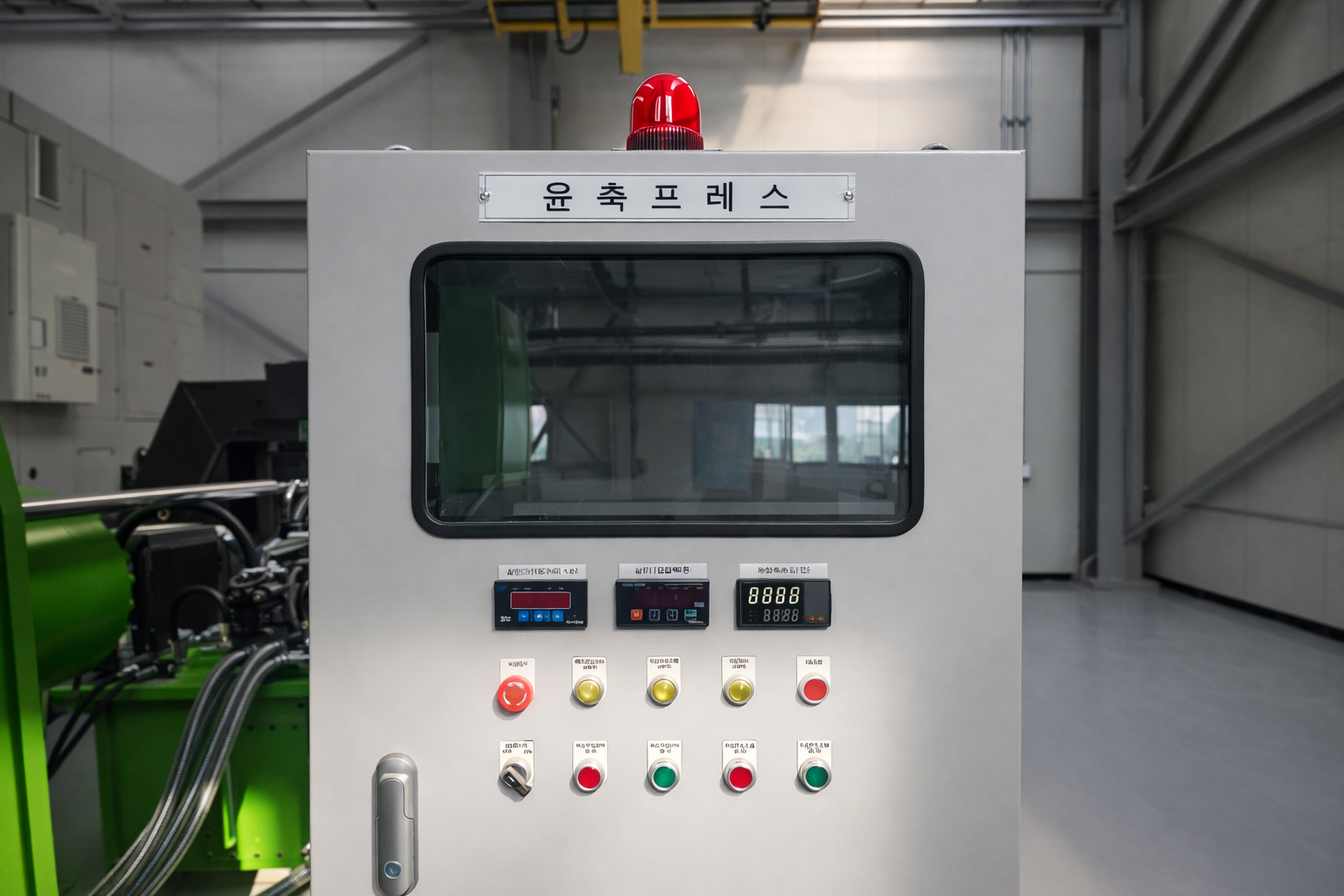

제어 시스템 : 서보밸브 및 LVDT 기반 정밀 제어
응용 분야 및 효과
철도 차량 유지보수
윤축 및 주요 부품의 압입·인발 작업을 안정적으로 수행할 수 있습니다.작업 효율성 향상
자동화 제어를 통해 작업 시간을 단축하고 생산성을 향상시킵니다.정밀 작업 실현
서보밸브 및 LVDT 기반 제어로 고정밀 작업이 가능합니다.안전한 작업 환경 조성
과부하 및 오동작 방지 설계를 통해 작업 안전성을 강화합니다.데이터 기반 유지보수
작업 데이터를 저장하여 체계적인 정비 계획 수립이 가능합니다.
CUSTOM 제작 안내
- 본 설비는 윤축 규격, 작업 하중, 설치 공간 및 운용 공정에 따라 맞춤 제작이 가능합니다. 철도 차량 형식 및 정비 공정 요구 사항을 반영한 전용 설계 대응이 가능합니다.
장비 제작 및 문의
- 윤축프레스(Rail Wheel Press)에 대한 사양 협의, 철도 차량 정비용 압입·인발 설비 제작, 자동화 시스템 적용 상담과 관련된 사항은 전문 담당자를 통해 언제든지 상담하여 드립니다.
