열차 턴테이블 (Railcar Turn Table)

열차 턴테이블 (Railcar Turn Table)

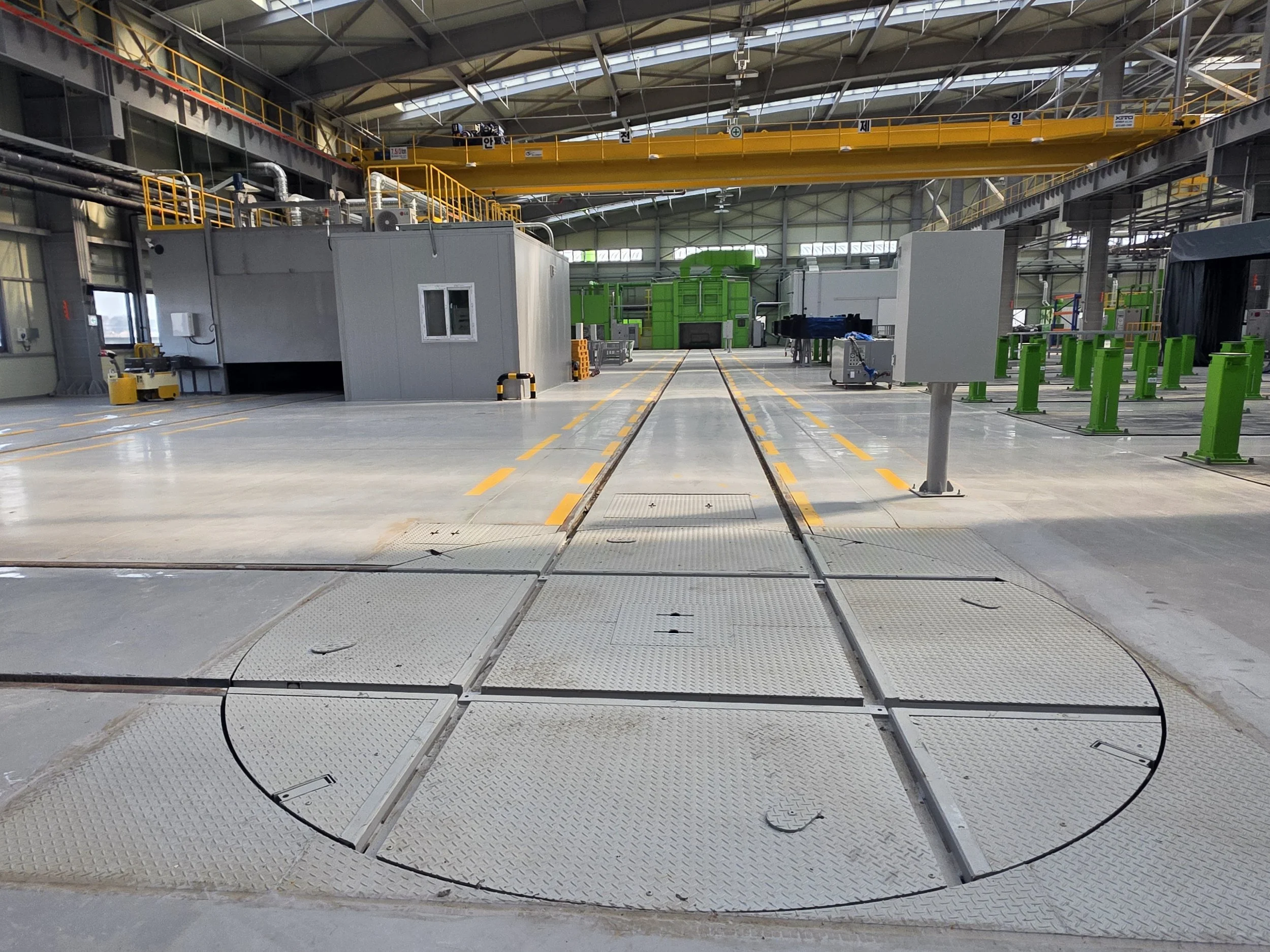

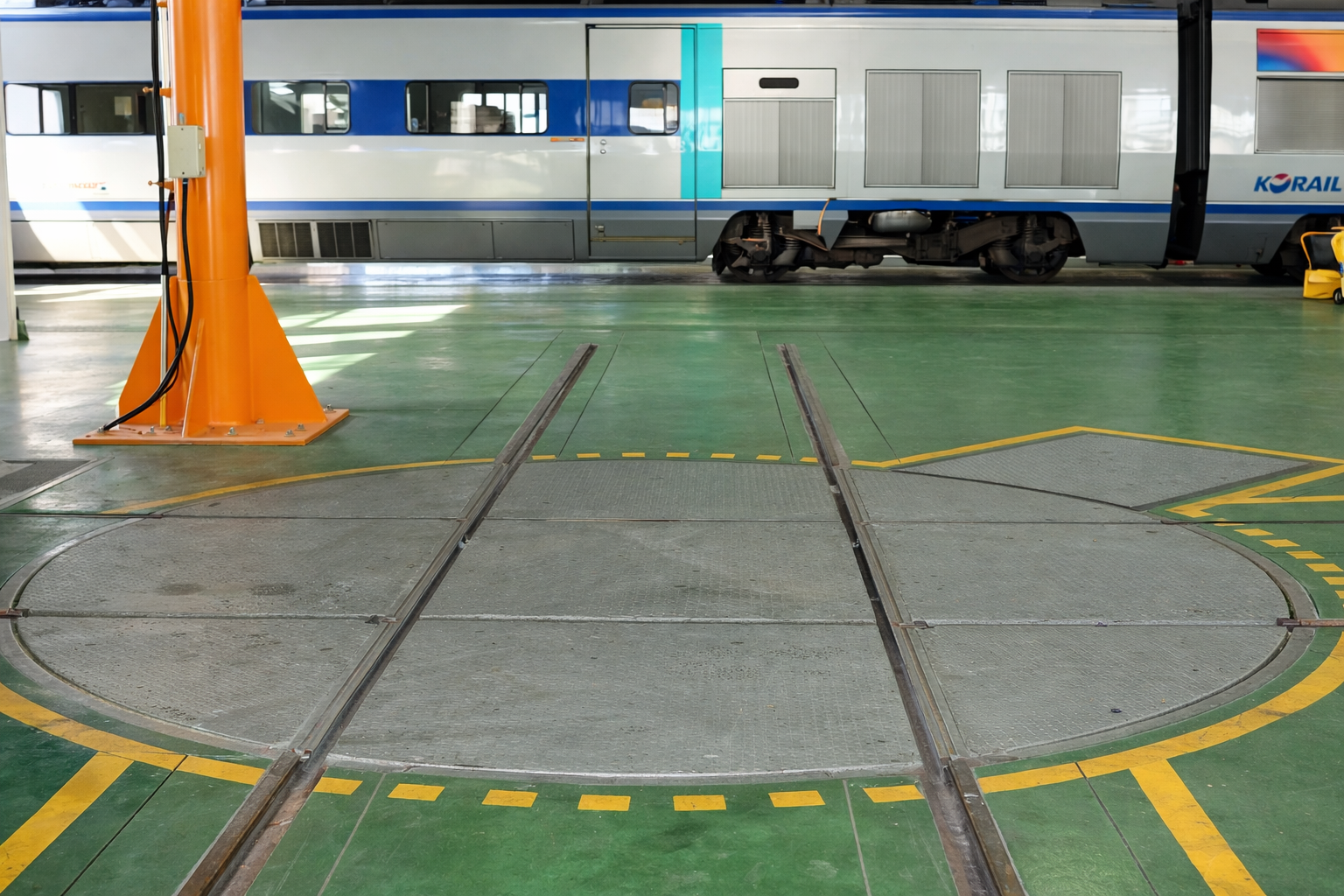

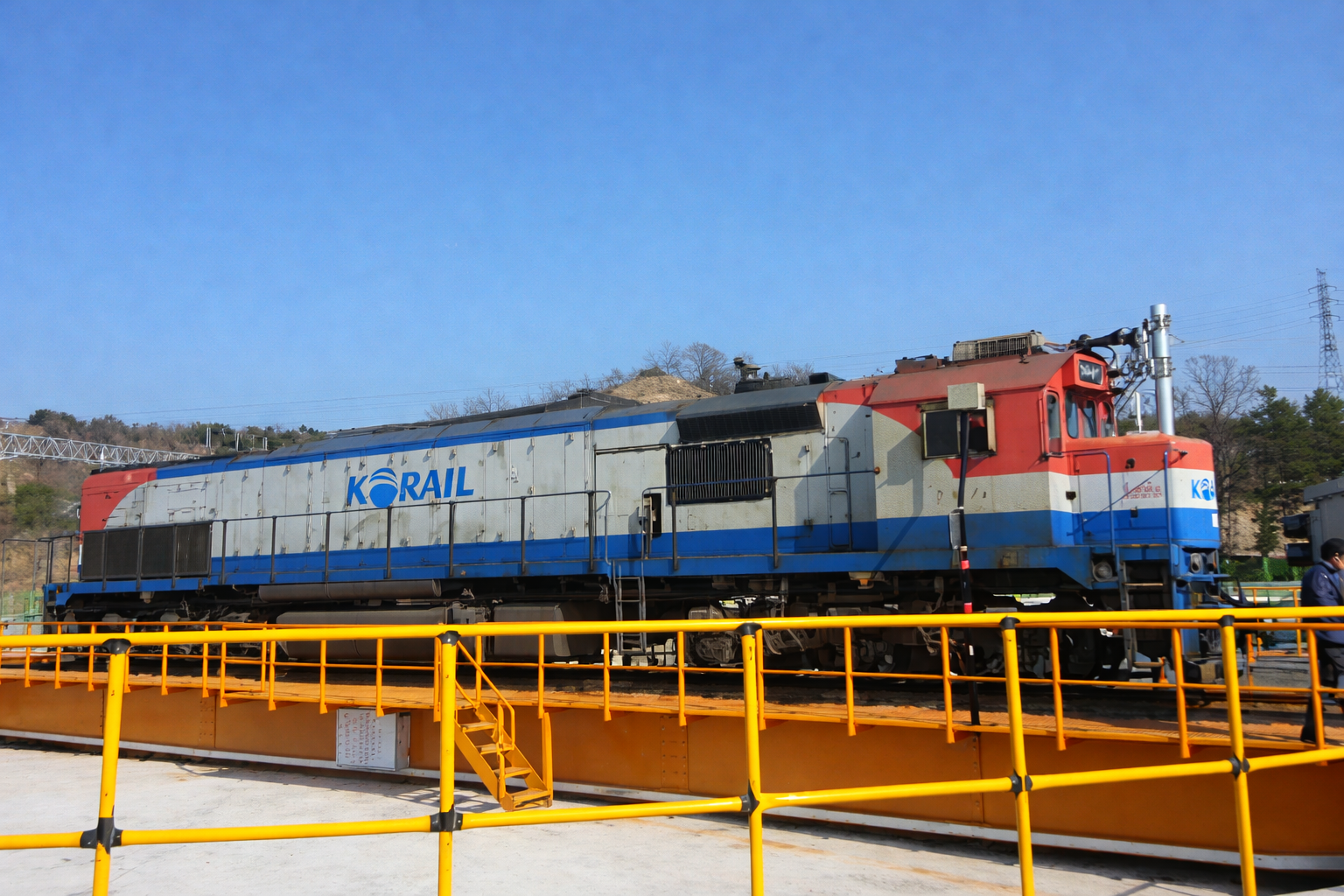

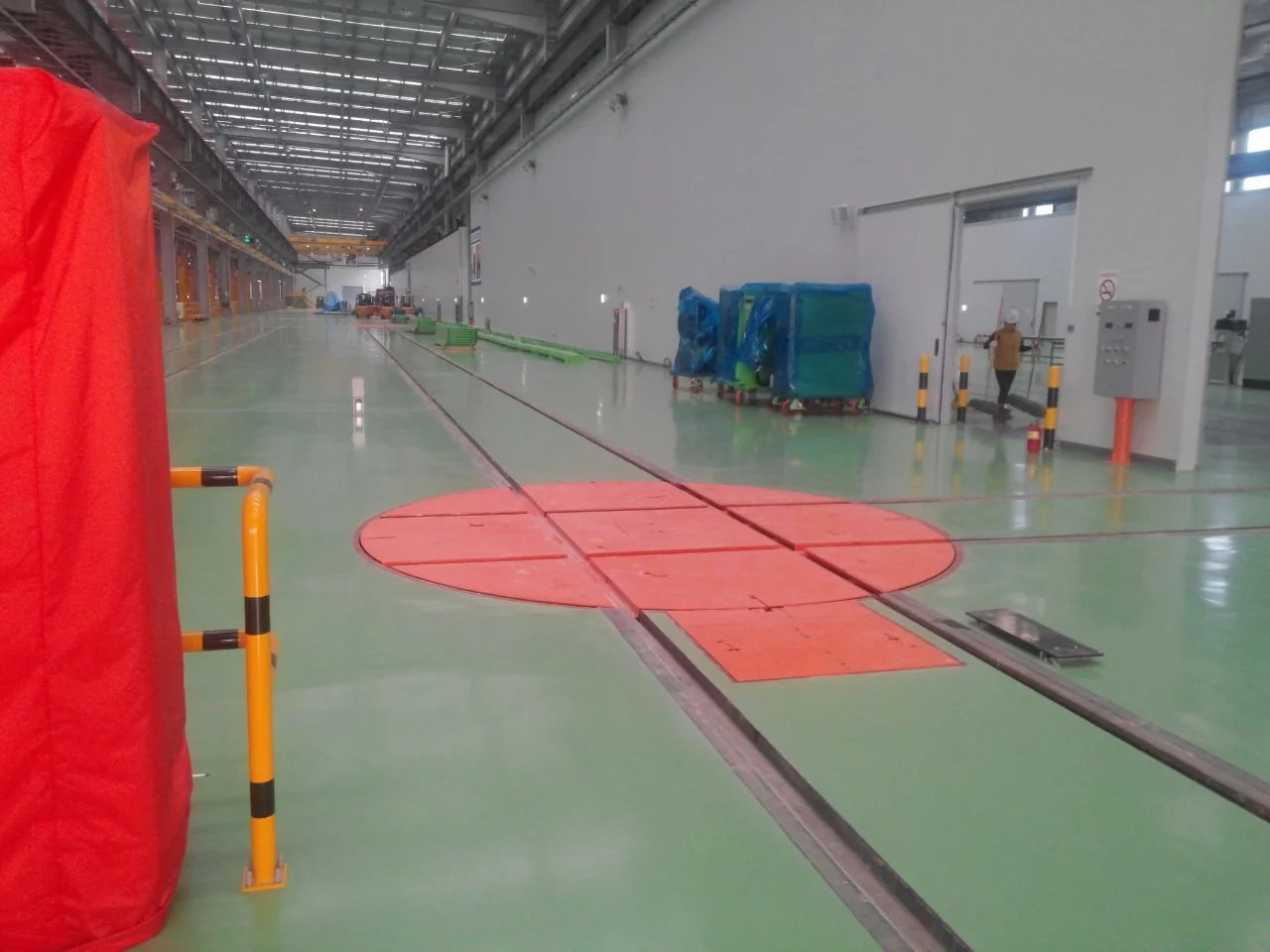

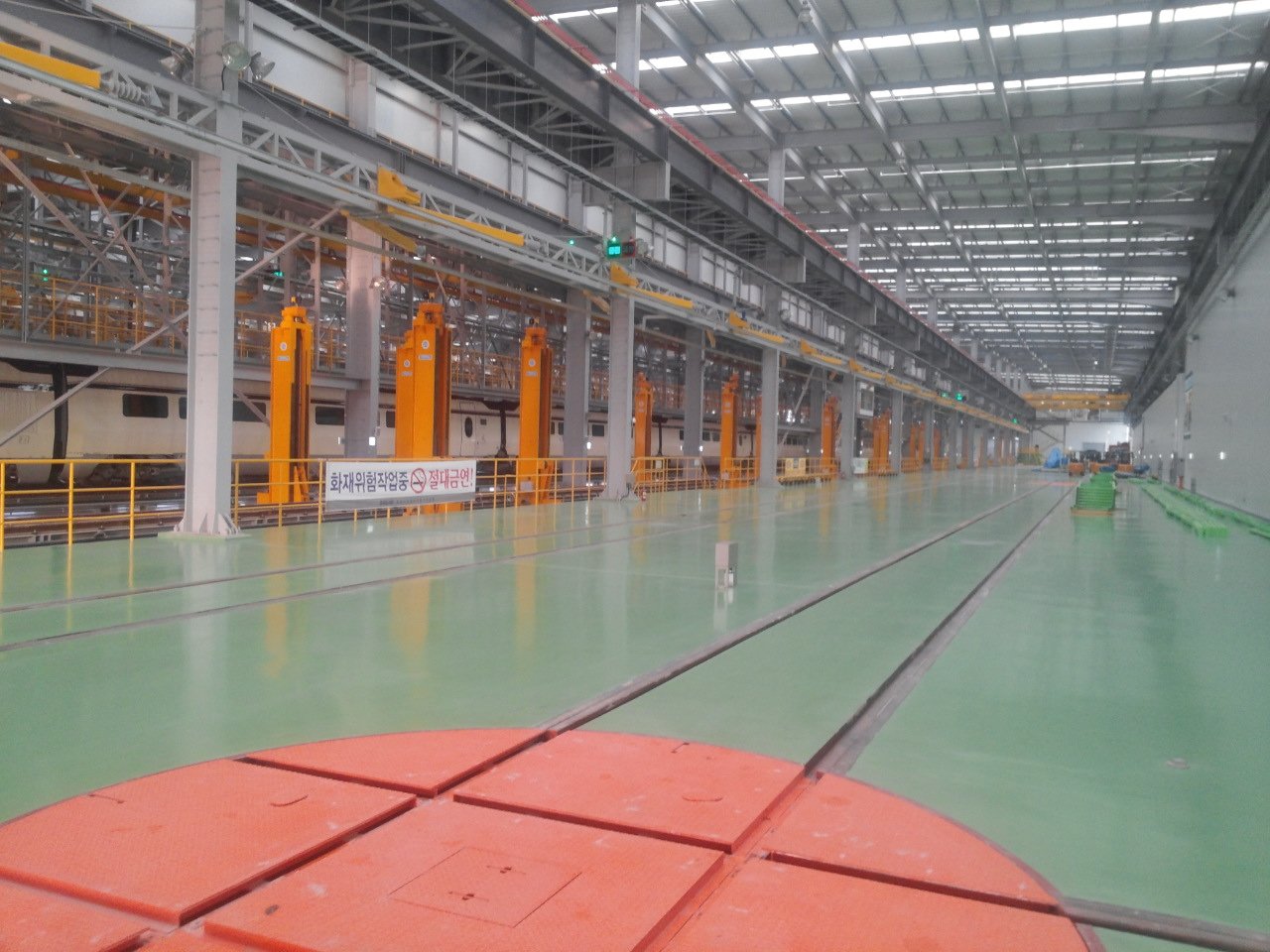

열차 턴테이블(Railcar Turn Table)은 철도 차량의 방향 전환 및 정렬 작업을 위해 적용되는 고성능 회전 설비입니다. 최대 40톤급 차량을 안정적으로 회전시킬 수 있도록 설계되었으며, 서보모터 기반의 정밀 제어 시스템과 유압식 클램프 구조를 적용하여 작업 안전성과 운용 효율을 동시에 확보합니다.

본 장비는 철도 차량 유지보수 및 정비 과정에서 필수적인 방향 전환 작업을 신속하고 정확하게 수행할 수 있도록 구성되어 있으며, 철도 유지보수 현장의 작업 효율성과 안전성을 향상시키는 최적의 솔루션입니다.

• 주요 특징

• 적용 대상
  철도 차량의 회전 및 정렬 작업

• 최대 하중
  40톤

• 회전 방식
  서보모터 및 유압 모터 기반 링기어 회전 방식

• 높이 조절 기능
  유압 잭을 활용한 높이 조절 가능

• 정위치 고정 구조
  유압식 클램프를 통한 안전한 정위치 고정

• 주요 장점

• 고하중 대응 설계
  최대 40톤의 철도 차량을 안정적으로 회전시킬 수 있습니다.

• 정밀 제어 시스템
  서보모터를 적용하여 부드럽고 정밀한 회전 제어가 가능합니다.

• 다양한 회전 각도 지원
  90° 및 180° 회전 운용이 가능하여 다양한 작업 조건에 대응합니다.

• 유연한 설치 호환성
  기존 철도 인프라와의 높은 호환성을 고려한 설계가 적용되었습니다.

• 내구성 강화 구조
  고강도 구조 설계를 통해 장기간 안정적인 운용이 가능합니다.

• 주요 사양

(변경 가능)

• 최대 하중 : 40톤

• 회전 각도 : 90° / 180°

• 회전 방식 : 링기어 회전 (유압 및 서보모터 구동)

• 정위치 고정 : 유압식 클램프(스토퍼)

• 동력 공급 : 서보모터 및 유압 모터

• 구성 요소 : 링기어, 유압 잭, 클램프 등

• 응용 분야 및 효과

• 철도 차량 유지보수 및 정비
  차량 방향 전환 및 정렬 작업을 효율적으로 수행할 수 있습니다.

• 작업 시간 단축
  정밀 제어 기반의 신속한 회전 동작으로 정비 시간을 단축합니다.

• 운영 비용 절감
  내구성 중심 설계를 통해 유지보수 비용 절감 효과를 제공합니다.

• 안전한 작업 환경 조성
  안정적인 고정 및 제어 시스템을 통해 작업 안전성을 향상시킵니다.

• 다양한 차량 대응
  여러 유형의 철도 차량에 유연하게 적용 가능합니다.

• CUSTOM 제작 안내

- 본 장비는 철도 차량 형식, 하중 조건, 회전 각도 및 설치 환경에 따라 맞춤 제작이 가능합니다. 철도 정비 시설의 운용 조건과 안전 기준에 부합하도록 전용 설계 대응이 가능합니다.

• 장비 제작 및 문의

- 열차 턴테이블(Railcar Turn Table)에 대한 사양 협의, 철도 차량 유지보수용 설비 제작, 철도·방산 분야 적용과 관련된 사항은 전문 담당자를 통해 언제든지 상담하여 드립니다.
