텔레스코핑 실린더 테스트 장비(Telescoping Cylinder Test System)
텔레스코핑 실린더 테스트 장비

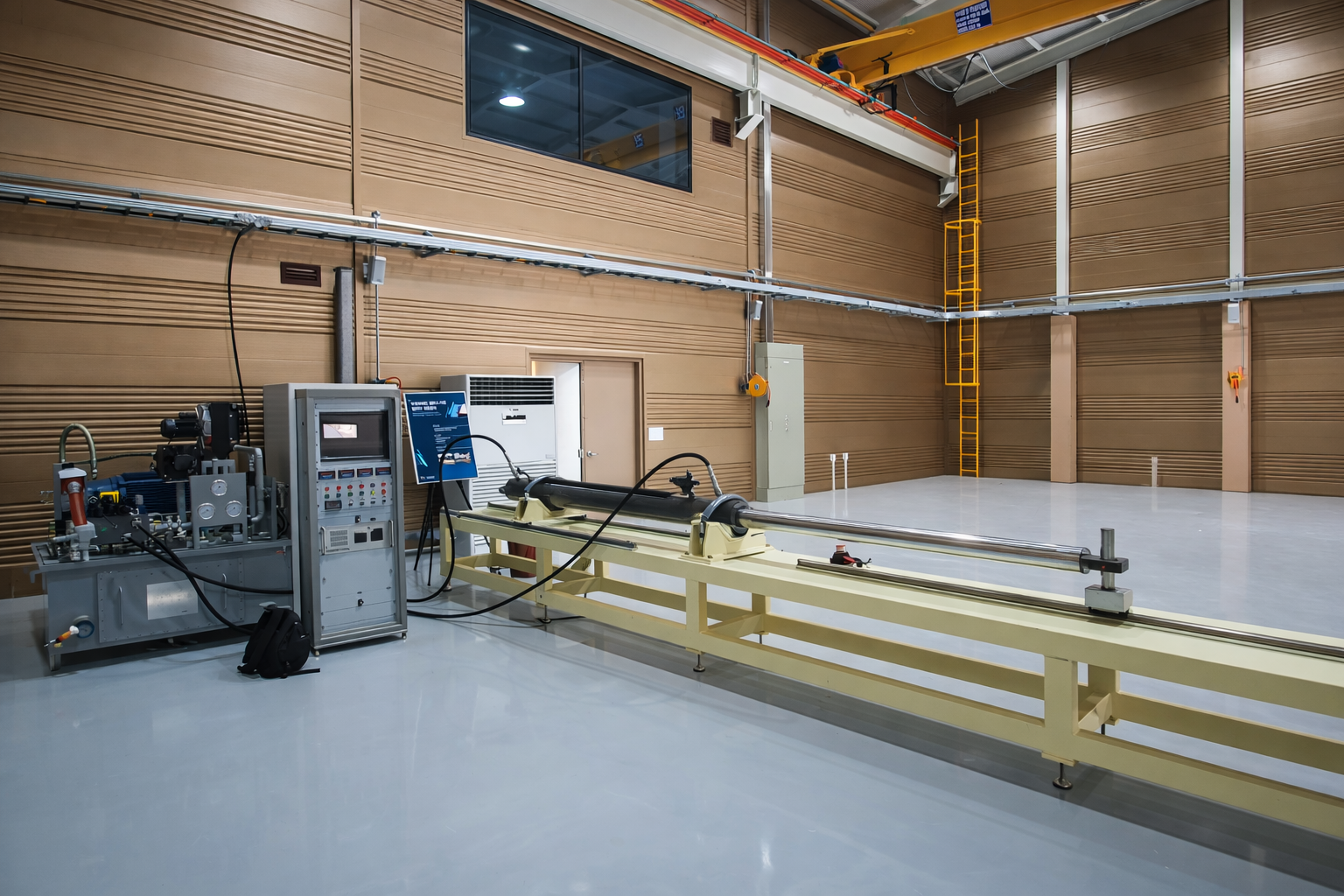

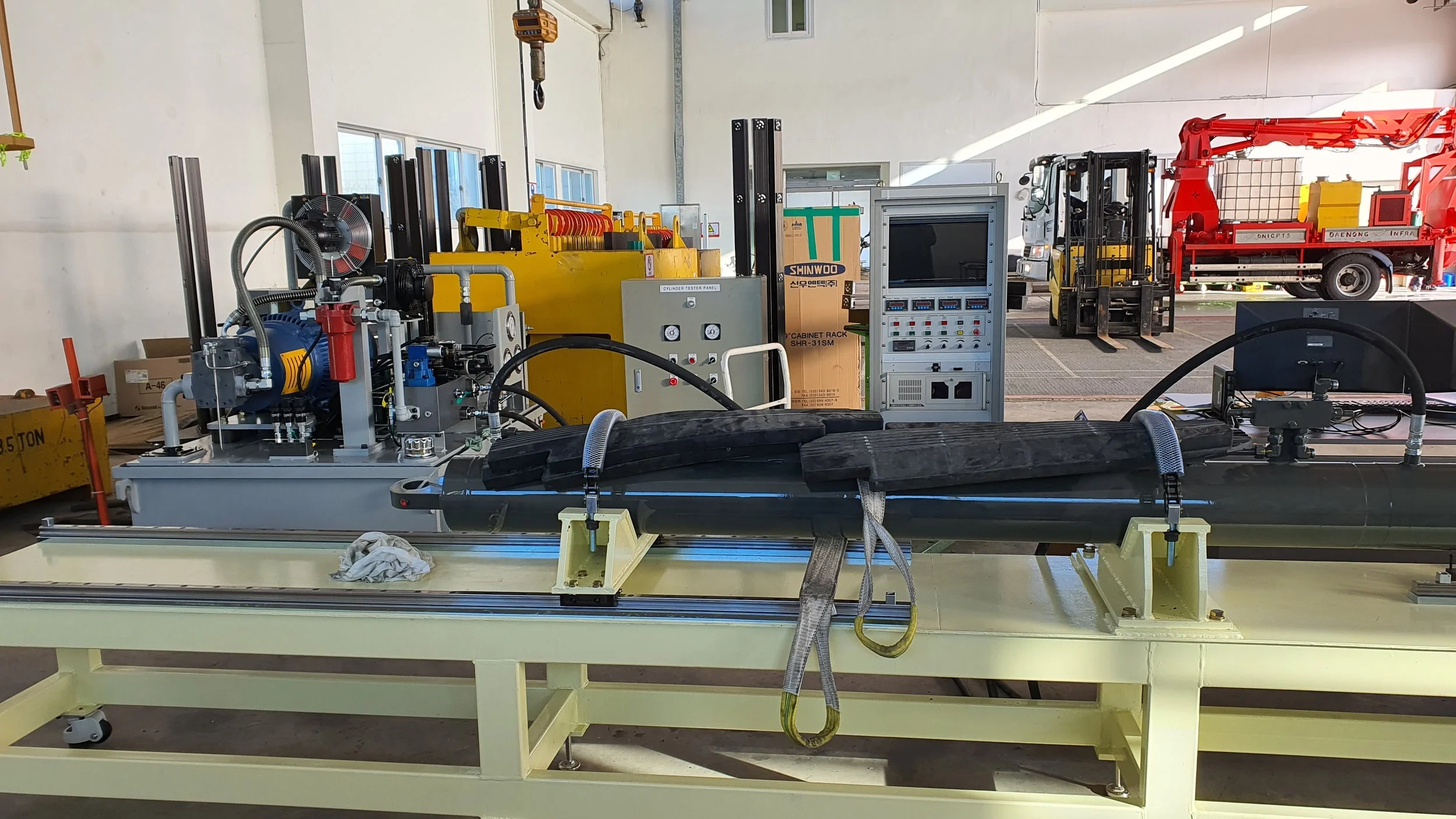

텔레스코핑 실린더 테스트 장비는 대형 유압 실린더, 특히 타워크레인용 텔레스코핑 실린더를 대상으로 내압 시험, 외부 누유 시험, 내부 누유 시험 및 최저 작동 압력 시험을 수행하기 위해 설계된 전문 시험 장비입니다. 본 장비는 고압·저압 시험을 모두 수행할 수 있는 유압 시스템과 전자 제어 기반의 계측·제어 시스템을 갖추고 있어, 실린더의 성능과 신뢰성을 정밀하게 검증할 수 있습니다.
주요 특징
▶ 전자 제어 기반 시험 시스템

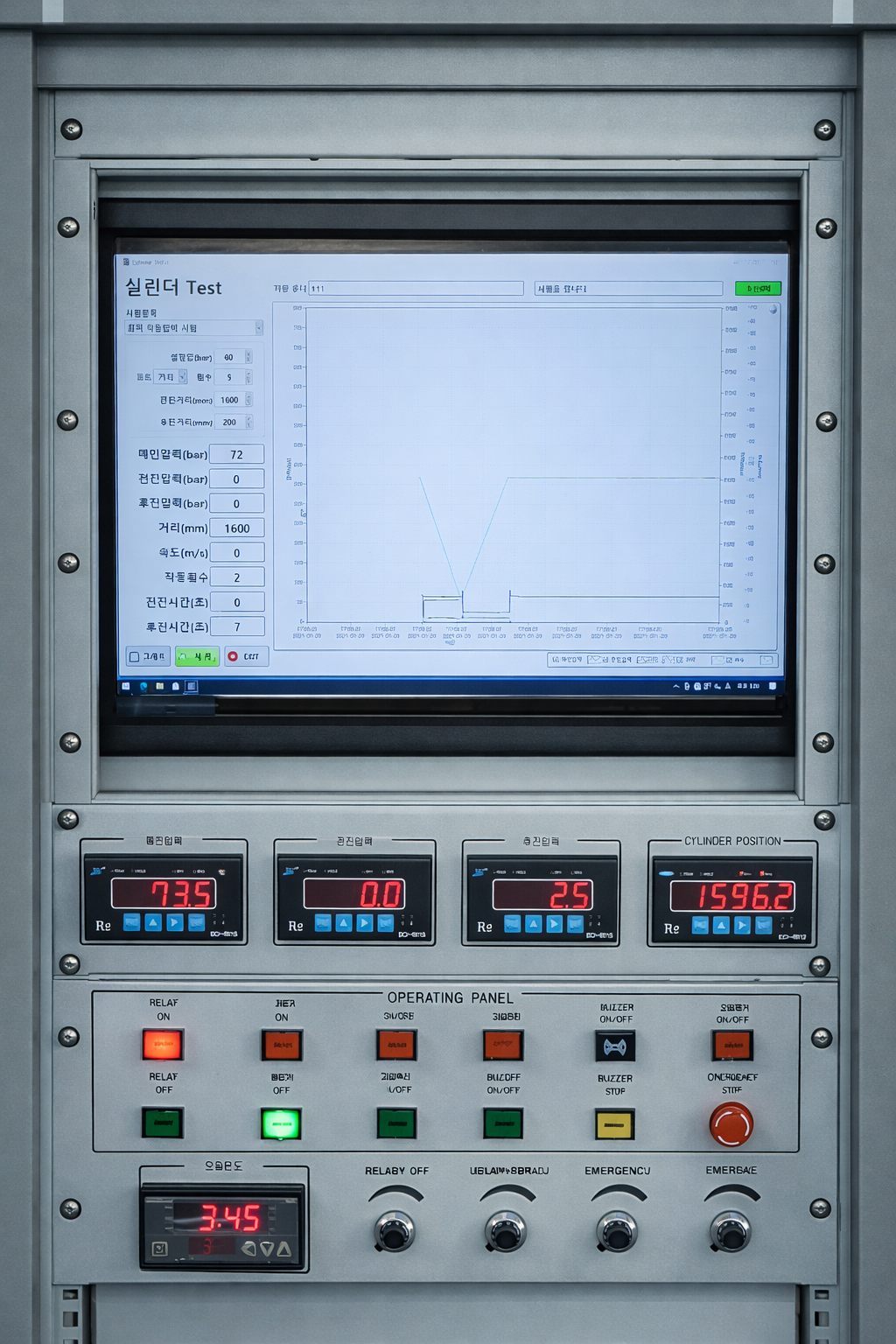

– 12인치 디스플레이를 통한 시험 조건 설정 및 모니터링
– 시험 결과의 전자적 관리 가능▶ 안정적인 유압 시스템 구성
– 비례 제어 밸브 적용으로 압력 및 유량 정밀 제어
– 시험 압력 15분 이상 안정적 유지 가능▶ 온도 관리 시스템 적용
– 작동유 온도 55℃ 이하 유지
– 동절기 운용을 위한 히터 장착▶ 유지보수 편의성 확보
– 필터 점검 및 교체가 용이한 구조
– 시험 종료 후 작동유 제거 회로 구성
주요 장점
▶ 고압·저압 복합 시험 대응
– 저압 최대 400 bar, 고압 최대 800 bar 시험 가능
– 다양한 실린더 사양 및 시험 조건 대응
▶ 정밀한 시험 제어 및 계측
– 압력, 시간, 행정 거리, 유량을 전자적으로 제어
– 시험 데이터의 신뢰성 확보
▶ 다양한 누유 시험 수행
– 내압 시험, 외부 누유 시험, 내부 누유 시험 가능
– 누유량 최소 0.05 ml 단위 측정
▶ 안전 중심 설계
– 긴급정지 기능 및 경고 시스템 적용
– 고압 시험 환경에서 작업자 안전 확보
주요 사양 (변경 가능)
▶ 시험 대상 실린더
– 길이 : 약 1 m ~ 3 m▶ 시험 조건
– 사용 작동유 : ISO VG 32 ~ ISO VG 46
– 사용 환경 온도 : -33 ℃ ~ +50 ℃▶ 유압 성능
– 저압부 최대 압력 : 400 bar
– 고압부 최대 압력 : 800 bar
– 저압 최소 시험 압력 : 10 ~ 15 bar
– 압력 조절 단위
· 저압 : 5 bar 이하
· 고압 : 20 bar 이하▶ 유압 탱크 용량
– 500 L▶ 계측 및 제어
– 압력, 시간, 행정 거리, 유량 전자 제어
– 내부·외부 누유량 측정 해상도 : 0.05 ml▶ 안전 및 부대 장치
– 긴급정지 기능
– 냉각기, 히터, 필터, 탱크 내부 자석 적용
응용 분야 및 효과
▶ 타워크레인 텔레스코핑 실린더 성능 시험
– 제작 및 정비 후 실린더 성능 검증▶ 대형 유압 실린더 품질 검사
– 내압 및 누유 성능 확인을 통한 품질 신뢰성 확보▶ 시험 데이터 기반 품질 관리
– 시험 이력 관리 및 품질 추적 가능▶ 장비 고장 예방
– 사전 시험을 통한 고장 요소 조기 확인
CUSTOM 제작 안내
- 본 장비는 시험 대상 실린더의 규격, 시험 압력 범위, 행정 길이, 시험 항목에 따라 맞춤 설계 및 제작이 가능합니다. 고객의 시험 환경과 운용 조건을 반영하여 유압 시스템, 제어 방식 및 계측 구성을 유연하게 대응합니다.
장비 제작 및 문의
- 텔레스코핑 실린더 테스트 장비에 대한 사양 문의, 시험 항목 구성, 맞춤 제작 및 기술 상담은 언제든지 상담하여 주시기 바랍니다.
