수평안전판 작동기 시험기 (Stabilizer Actuator Test System)

수평안전판 작동기 시험기

수평안전판 작동기 시험기는 UH-60 항공기에 적용되는 수평안정판 작동기(Stabilizer Actuator)를 연결하여 전기적·기계적 성능을 종합적으로 시험하는 전용 시험 장비입니다. 본 장비는 작동기 스트로크, 전압·전류 특성, 부하 성능, 축방향 유격 등을 시험 절차에 따라 측정·기록하며, 산업용 PC 기반 제어 및 데이터 저장 기능을 통해 시험 신뢰성과 정비 효율을 동시에 확보합니다. 군수 운용 환경을 고려한 일체형 랙 구조로 설계되어 현장 운용 및 관리가 용이합니다.

• 주요 특징

  • 적용 대상
  - 군용 항공기 수평안전판 작동기 시험

  • 출력 전원 구성
  - MAIN : 0~80V DC / 30A 이상
  - SUB #1 : ±80V DC, 4채널 / 채널당 3A 이상
  - SUB #2 : ±20V DC, 2채널 / 채널당 3A 이상

  • 스트로크 측정 방식
  - 리니어 엔코더 방식 (7인치 이상)

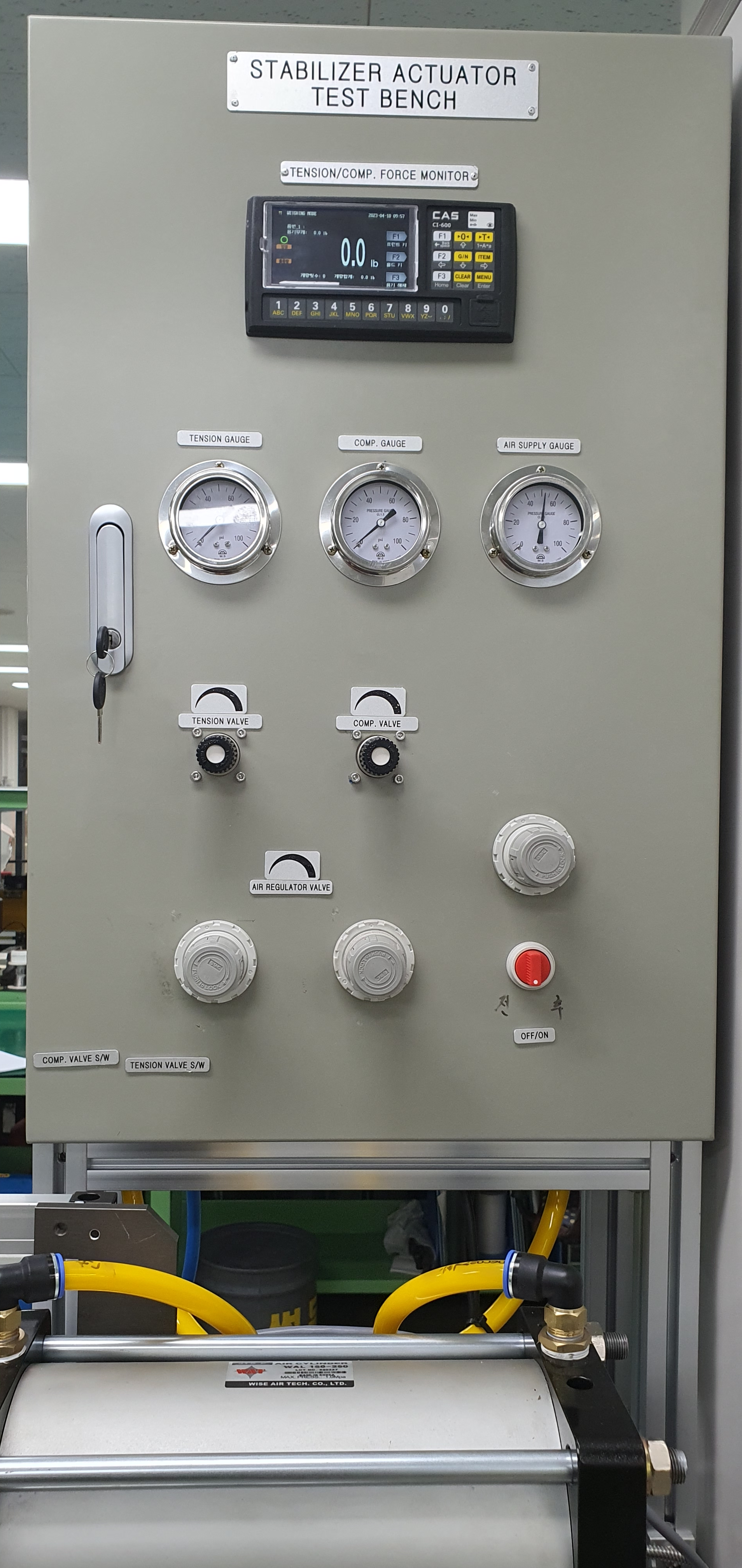

  • 부하 시험 범위
  - 최대 2,250 lb 이상

  • 전류 측정 범위
  - 0~10A / 마이크로 전류 0~50μA

  • 시간 계측
  - 1/100초 단위 타이머 적용

• 주요 장점

  • 정밀 성능 시험 지원
  - 수평안전판 작동기의 작동력 및 스트로크 특성 정밀 검증 가능

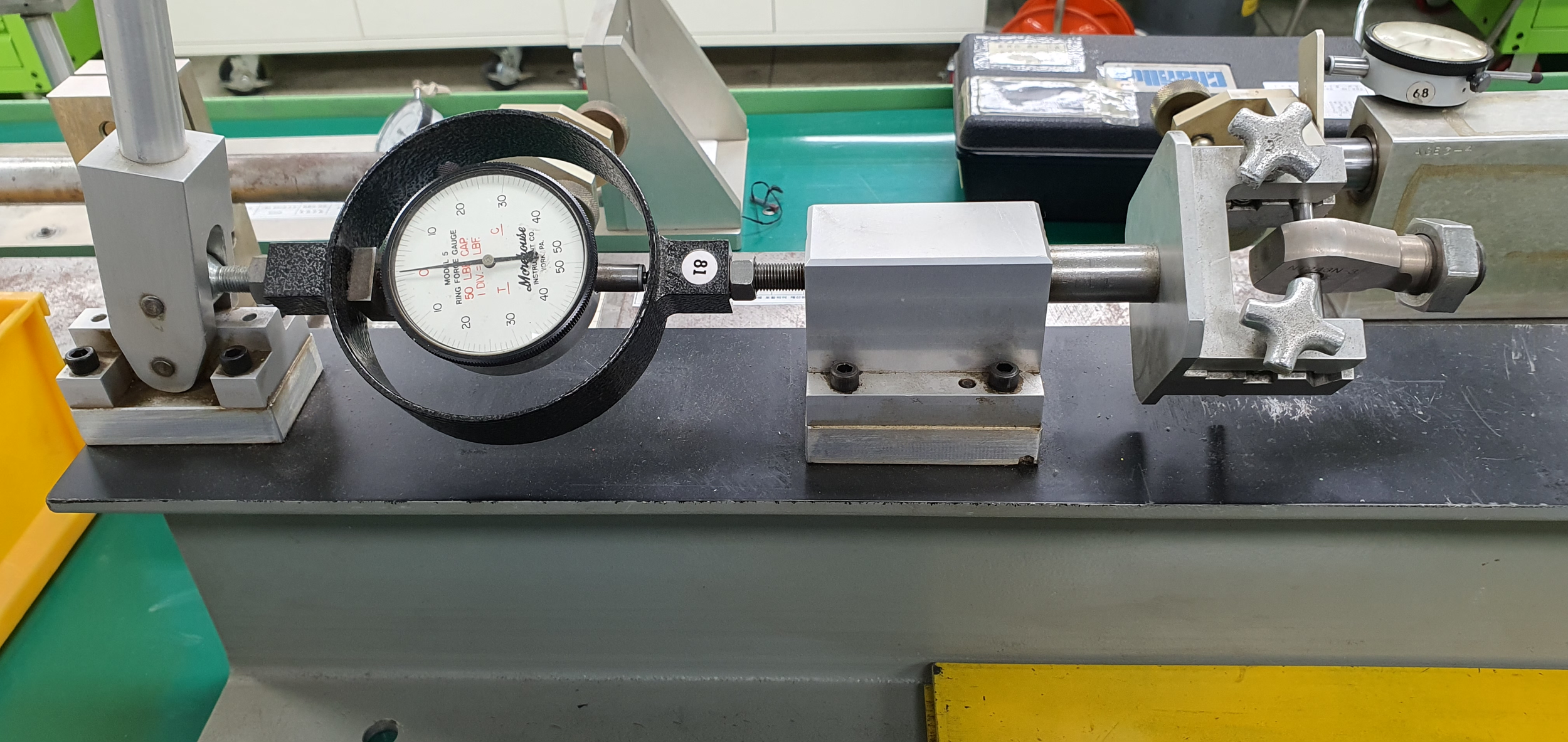

  • 부하·유격 시험 수행
  - 실제 운용 조건을 반영한 부하 및 유격 시험 지원

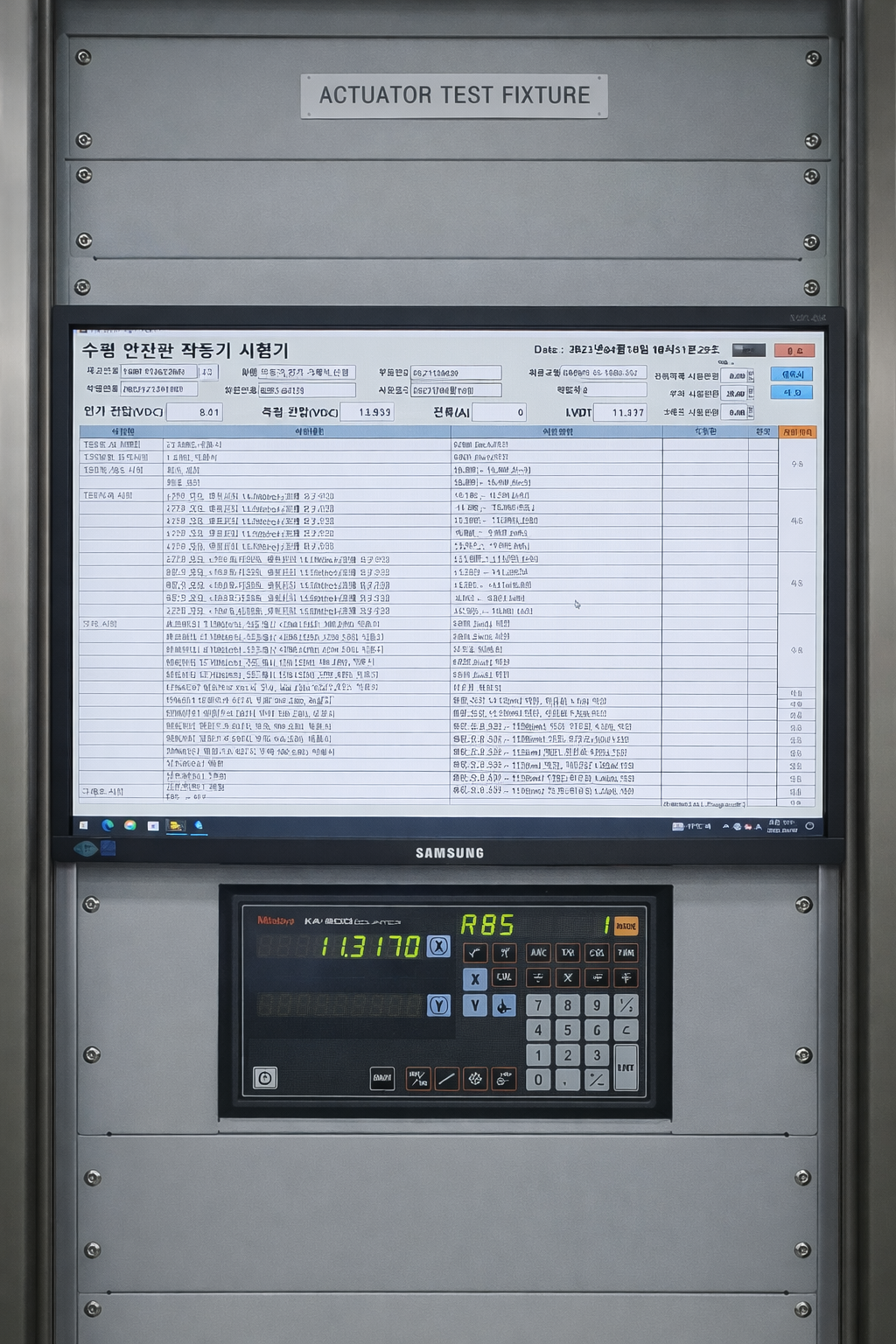

  • 정확한 계측 시스템
  - 전류, 스트로크, 시간 데이터를 정밀하게 계측 및 기록

  • 시험 데이터 관리 용이
  - S/N 기반 시험 데이터 저장 및 이력 관리 가능

  • 군수 환경 대응 설계
  - 군용 정비 환경을 고려한 안정적인 시험 구조

• 주요 사양 (변경 가능)

  • 입력 전원
  - 단상 AC 110V / 220V 겸용, 60Hz

  • 출력 전원 구성
  - MAIN : 0~80V DC / 30A 이상
  - SUB #1 : ±80V DC, 4채널
  - SUB #2 : ±20V DC, 2채널

  • 스트로크 측정
  - 리니어 엔코더 방식 (7인치 이상)

  • 부하 시험 범위
  - 최대 2,250 lb 이상

  • 전류 측정
  - 0~10A / 0~50μA

  • 운용 환경
  - +10℃ ~ +40℃ / 상대습도 최대 98%

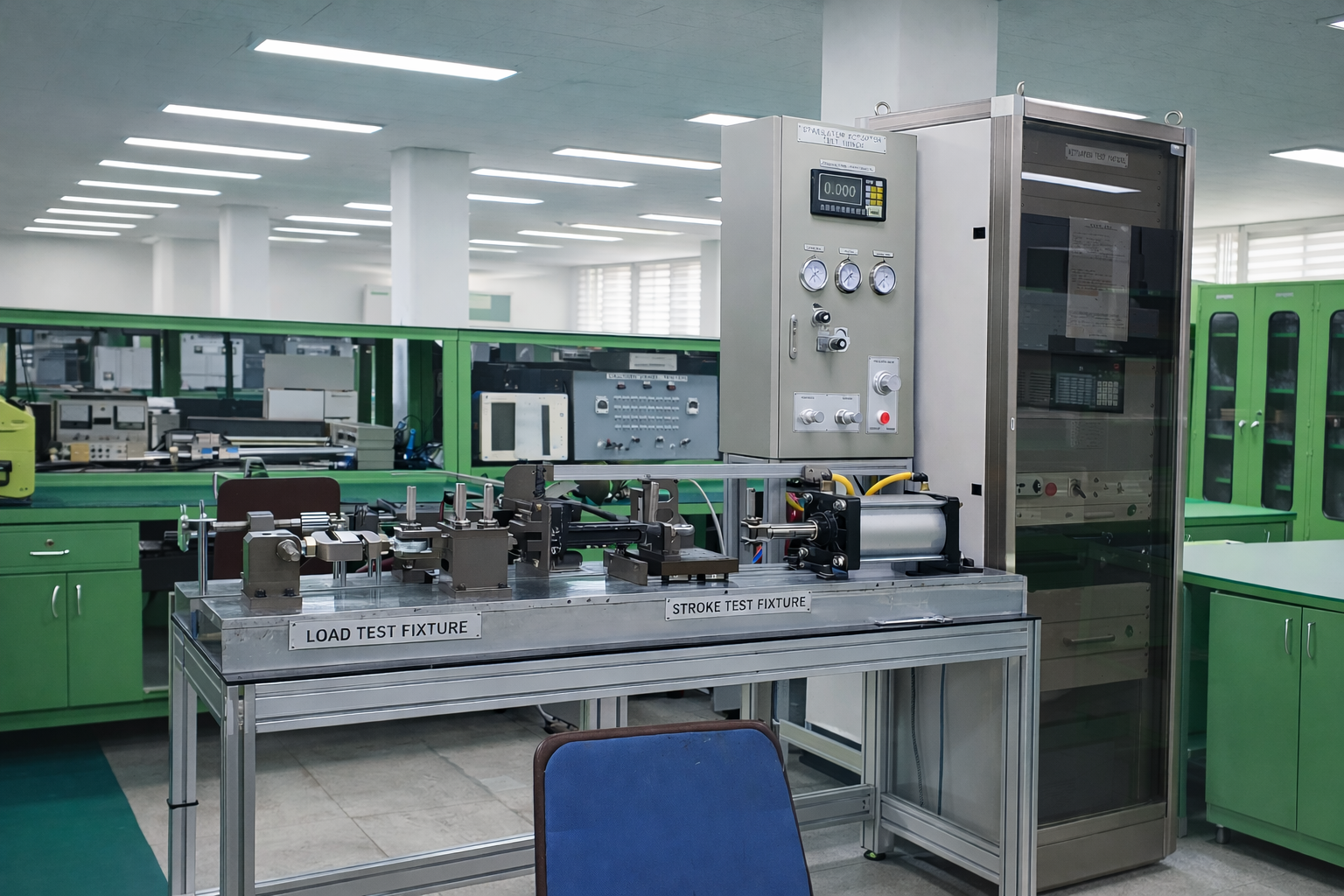

  • 구성 방식
  - 19인치 랙 + 작업대 일체형 구조

• 응용분야 및 효과

  • 군용 항공기 정비 지원
  - UH-60 등 군용 항공기 수평안전판 작동기 성능 검증

  • 정비 품질 향상
  - 정량적 시험 데이터를 통한 신뢰성 확보

  • 고장 예방 효과
  - 부하 및 유격 시험을 통한 사전 이상 징후 감지

  • 정비 이력 관리
  - 시험 데이터 누적 관리로 체계적인 정비 이력 확보

  • 군수 운용 효율 증대
  - 표준화된 시험 절차를 통한 정비 시간 단축

• CUSTOM 제작 안내

- 본 장비는 시험 대상 작동기 사양, 스트로크 범위, 부하 조건 및 운용 환경에 따라 맞춤 제작이 가능합니다. 군용 항공기 정비 기준 및 군수 운용 조건에 맞춘 전용 설계 대응이 가능합니다.

• 장비 제작 및 문의

- 수평안전판 시험기에 대한 사양 협의, 시험 장비 제작, 군수·항공 분야 적용 상담은 언제든지 편하게 상담하여 주시기 바랍니다.
