대한민국 공군 - 패트리어트 레이더 PAO 냉각오일 정화 유닛 GA-PAO-FU25 제작
대한민국 육군 및 군수 정비 운용 환경에서 사용되는 패트리어트 레이더 송신기 계통의 PAO 냉각오일 정화 및 보충 작업을 지원하기 위해 주식회사 가온테크는 GA-PAO-FU25 레이더 오일 정화 유닛의 설계·제작 및 납품 프로젝트를 수행하였습니다.
GA-PAO-FU25는 PAO(Polyalphaolefin) 계열 냉각오일을 순환시키는 과정에서 수분, 가스 및 고형 이물질을 제거하고 오일의 청정 상태를 유지할 수 있도록 설계된 이동형 정비 장비입니다. 이를 통해 패트리어트 레이더 송신기 계통과 관련 전자장비의 안정적인 유지관리 및 장기 운용을 지원합니다.
본 프로젝트에서는 군수 정비 현장의 작업 조건을 고려하여 이동성, 정화 성능, 운전상태 모니터링, 작업자 접근성 및 유지보수 편의성을 종합적으로 고려한 장비 구성을 적용하였습니다.
Client
대한민국 공군 외
Year
2026
프로젝트 배경 및 요구 사항
패트리어트 레이더 송신기 계통에 사용되는 PAO 냉각오일은 관련 장비의 안정적인 운용을 위해 지속적인 상태 관리와 청정도 유지가 요구됩니다.
본 프로젝트에서는 다음과 같은 핵심 운용 조건을 고려하여 장비를 설계하였습니다.
PAO 냉각오일의 안정적인 순환 정화 및 보충 작업 지원
오일 내부의 수분·가스·고형 이물질 제거
진공 처리와 여과 공정을 통한 냉각오일 상태 관리
군수 정비 현장에서 이동 가능한 독립형 장비 구조
압력·유량·오일 상태 등 주요 운전 정보의 실시간 확인
작업자가 주요 필터 및 구성품에 쉽게 접근할 수 있는 정비 구조
반복 운용을 고려한 안전성과 내구성 중심 설계

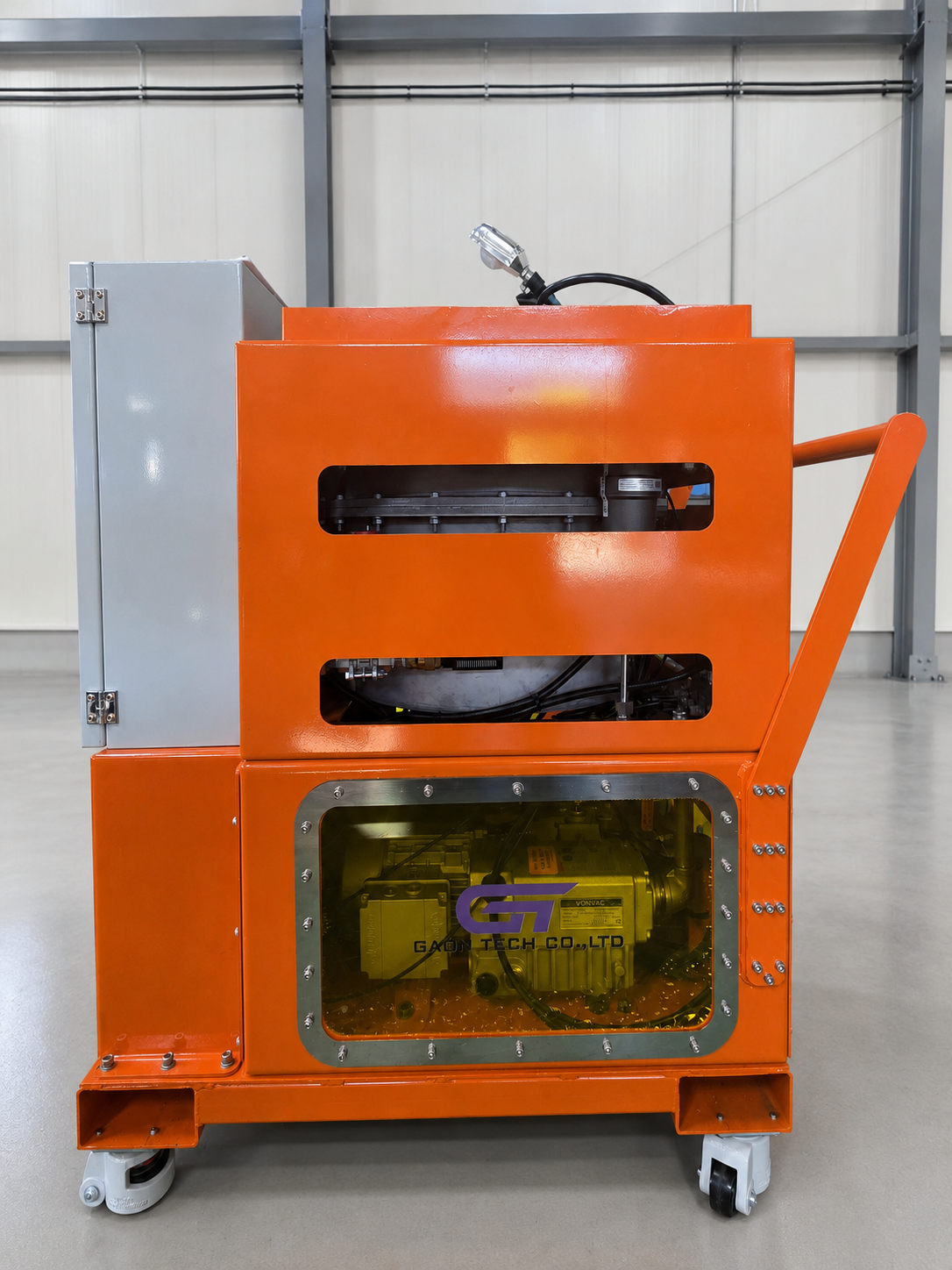

GA-PAO-FU25는 이러한 요구 조건을 바탕으로 오일 순환 계통, 진공 계통, 필터 계통 및 제어 시스템을 하나의 이동형 플랫폼에 통합하였습니다.
장비의 기본 목적과 수분·가스·고형 이물질 제거 구조는 기존 제품 페이지 및 회사소개서의 설명과 일치합니다.
PAO 순환 정화 및 진공 처리 시스템
GA-PAO-FU25는 패트리어트 레이더 송신기 계통의 냉각오일을 장비 내부로 유입하여 순환시키고, 정화 후 다시 공급할 수 있도록 구성하였습니다.

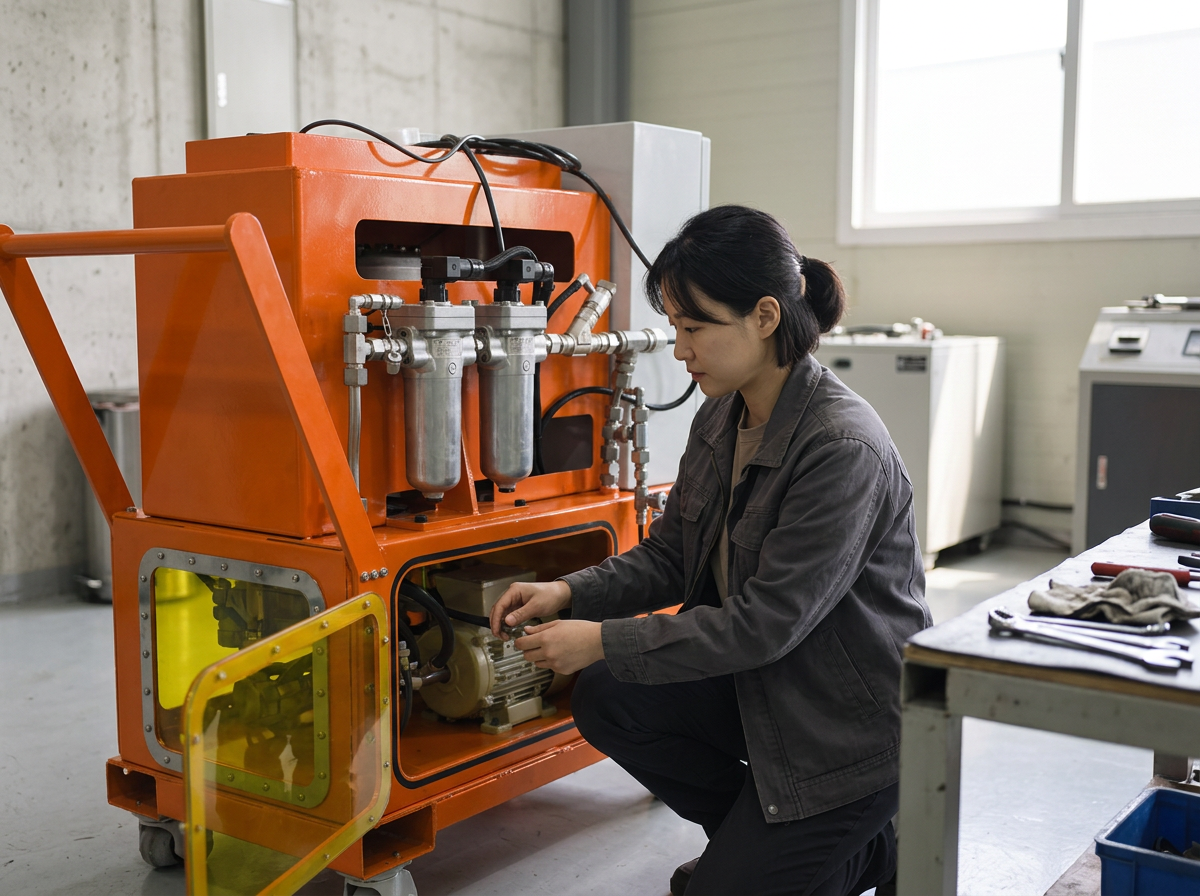

장비 내부에는 진공 챔버와 다단 여과 계통을 적용하여 PAO 냉각오일에 포함될 수 있는 수분과 가스 및 고형 오염물질을 단계적으로 제거할 수 있도록 하였습니다.

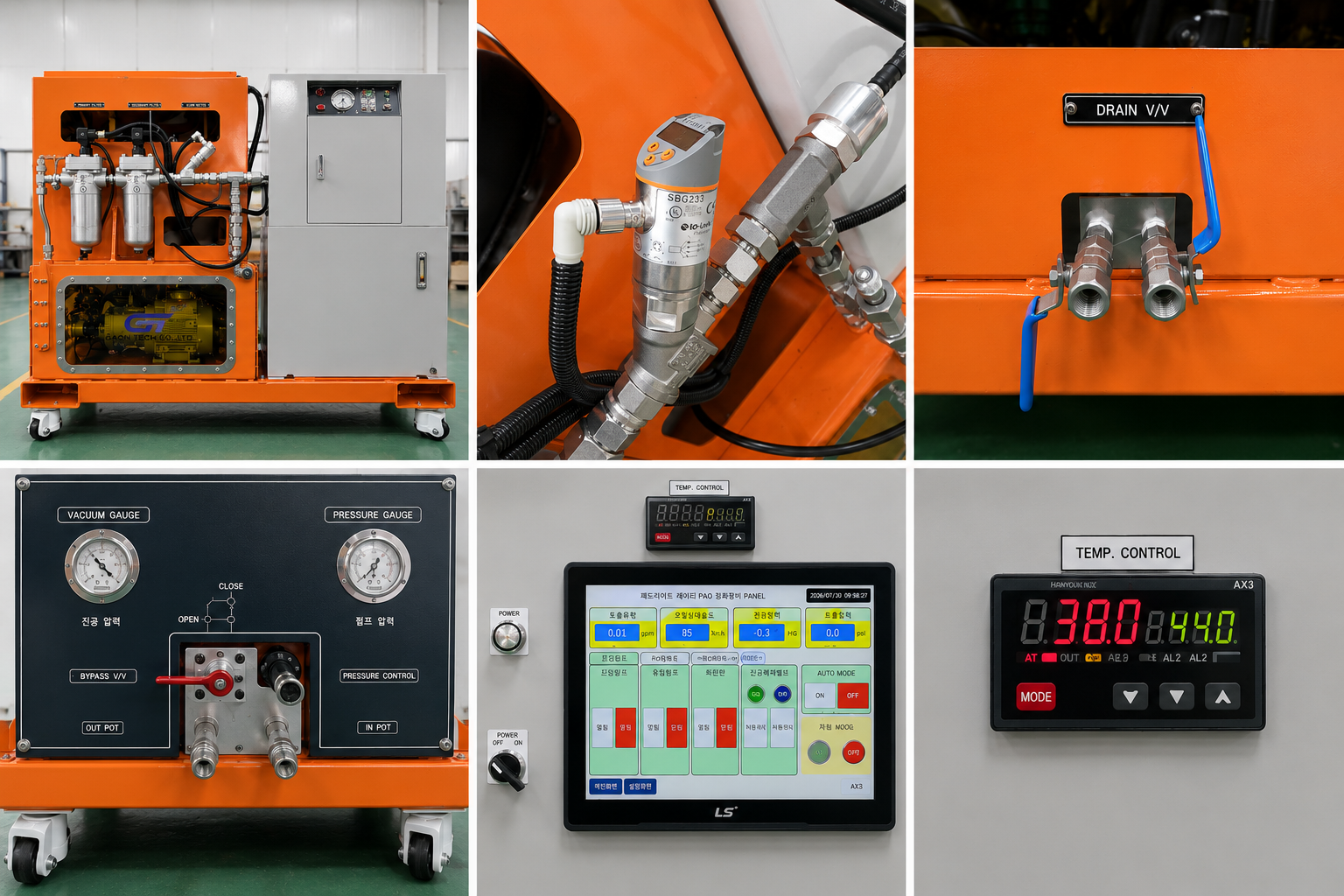

정격 유량은 3 GPM이며, 진공 챔버는 약 24 inHg 조건에서 운용할 수 있도록 구성되어 있습니다. 적용 유체는 MIL-PRF-87252 규격의 PAO 계열 냉각오일을 기준으로 설계되었습니다.
이러한 순환 정화 구조를 통해 단순한 오일 공급뿐만 아니라 냉각오일 상태 유지와 예방 정비를 동시에 지원하는 군수 정비 솔루션을 구현하였습니다.
HMI 기반 운전상태 모니터링

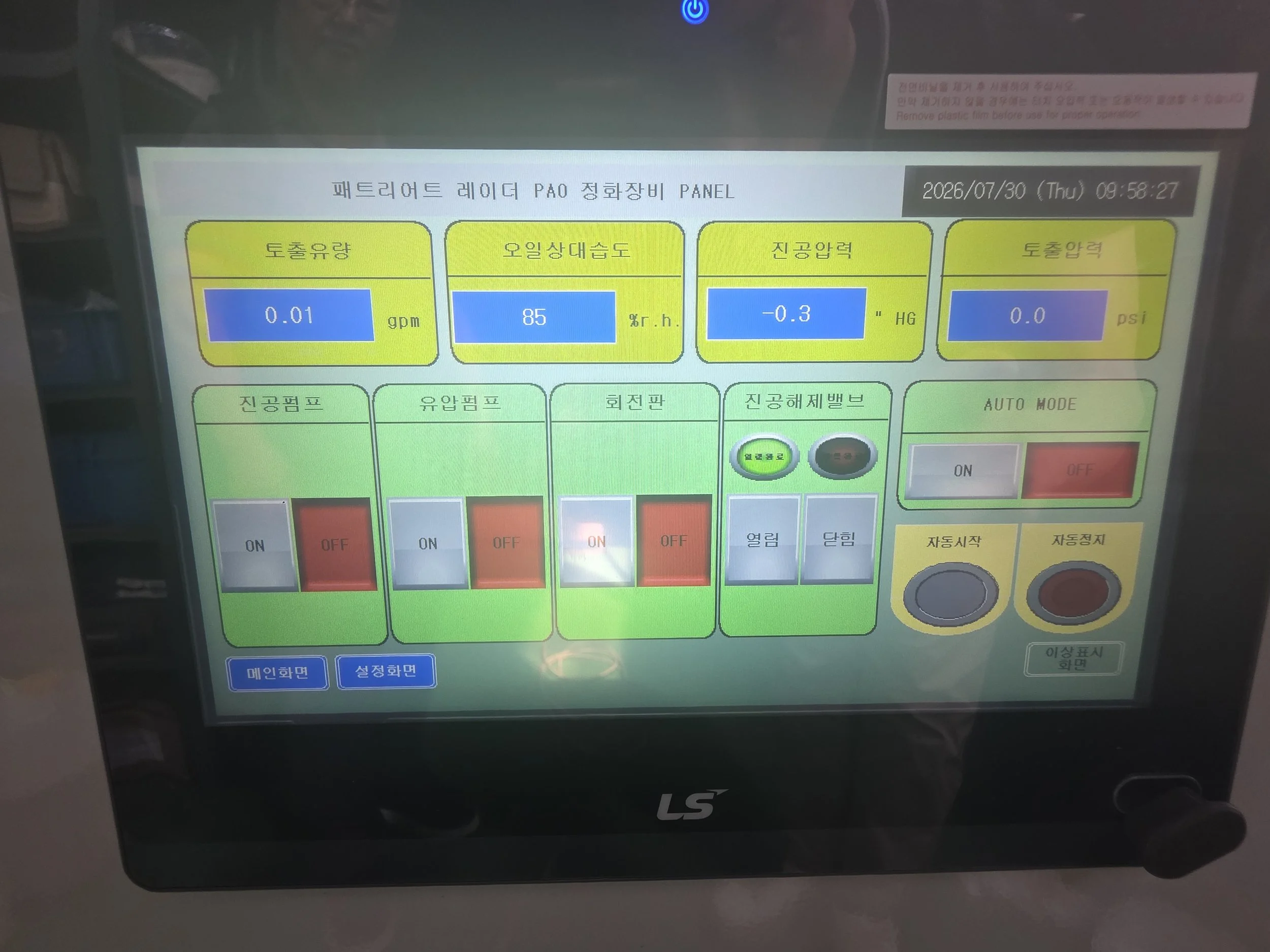

이번 제작 장비에는 작업자가 주요 운전 상태를 직관적으로 확인할 수 있도록 터치스크린 HMI 제어 패널을 적용하였습니다.
실제 장비의 HMI에서는 토출 유량, 오일 상대습도, 진공 압력 및 토출 압력을 한 화면에서 확인할 수 있으며, 주요 펌프 및 밸브의 운전 상태와 자동 운전 모드를 제어할 수 있도록 구성하였습니다.
또한 자동 시작·정지 기능과 이상 표시 화면을 통해 장비의 주요 운전 상태를 중앙에서 확인할 수 있도록 하여 작업자의 운용 편의성과 장비 상태 확인성을 향상시켰습니다.
Conclusion

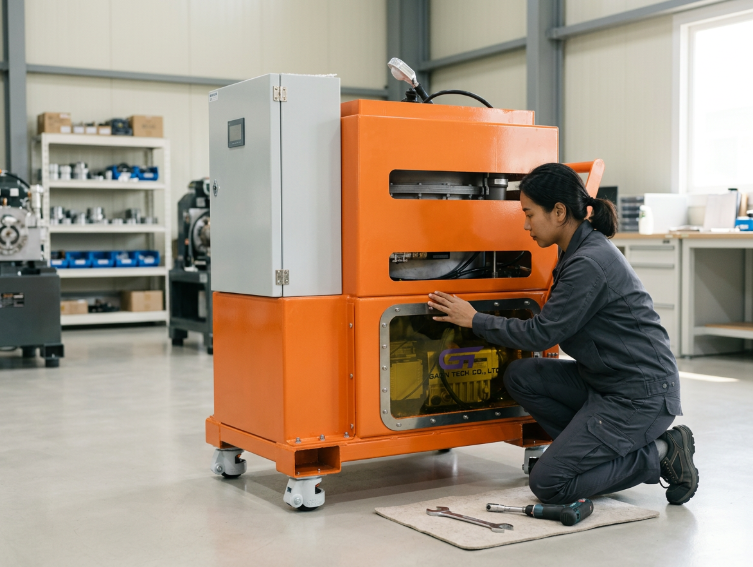

패트리어트 레이더 PAO 냉각오일 정화 유닛 GA-PAO-FU25 프로젝트는 군수 전자장비의 냉각오일 관리 요구를 실제 정비 현장에서 운용할 수 있는 이동형 시스템으로 구현한 프로젝트입니다.
가온테크는 PAO 냉각오일의 순환·정화·보충 기능과 진공 처리, 여과 계통, 운전상태 모니터링 및 현장 정비성을 하나의 장비에 통합하여 군수 정비 환경에서 안정적으로 사용할 수 있는 전용 정비 솔루션을 구축하였습니다.
앞으로도 주식회사 가온테크는 방위산업 및 군수지원 분야에서 축적된 설계·제작 경험을 바탕으로 레이더 및 전자장비 정비 시스템, 유압·오일 정화 장비, 시험장비 및 특수 군수지원 장비에 대한 맞춤형 엔지니어링 솔루션을 지속적으로 제공해 나가겠습니다.
